FC to FC Jumper οπτικών ινών

Οι βραχυκυκλωτήρες οπτικών ινών FC σε FC αναφέρονται σε καλώδιο οπτικών ινών με βύσματα σύνδεσης και στα δύο άκρα, που χρησιμοποιούνται για την επίτευξη της σύνδεσης δραστηριότητας οπτικής διαδρομής. Είναι μια παθητική συσκευή για την πραγματοποίηση της ενεργητικής σύνδεσης διαφορετικών εξοπλισμών και συστημάτων στην επικοινωνία οπτικών ινών και αποτελεί σημαντικό μέρος του συστήματος διαχείρισης καλωδίων οπτικών ινών και καλωδίων οπτικών ινών, το οποίο χρησιμοποιείται σε συνδυασμό με πλαίσια καλωδίωσης οπτικών ινών, κουτιά παράδοσης, τερματικά κ.λπ. ώστε να επιτευχθεί αποτελεσματική και ευέλικτη διαχείριση και συντήρηση ολόκληρου του δικτύου επικοινωνίας οπτικών ινών. Οι βραχυκυκλωτήρες οπτικών ινών FC σε FC έχουν διαφορετικές προδιαγραφές, όπως μονοπύρηνο μονοπύρηνο και διπλό πυρήνα πολλαπλών λειτουργιών. Κατασκευασμένο και δοκιμασμένο για να πληροί τα βιομηχανικά πρότυπα ICE, ISO και ROHS, το HTGD είναι διαθέσιμο σε τύπους ινών OM1, OM2, OM3, OM4, OM5, OS1 και OS2, με υποδοχές FC και σε διάφορα μήκη καλωδίων, υλικό τζάκετ, γυάλισμα και διάμετρος καλωδίου. Το FC Connector (Ferrule Connector ή Fiber Channel) χρησιμοποιεί μηχανισμό σύζευξης με σπείρωμα και χρησιμοποιείται συχνά με ίνες μονής λειτουργίας. Παρέχει υψηλή ακρίβεια και είναι γνωστό για τη στιβαρότητά του.

Εφαρμογή:

Αίθουσα επικοινωνίας, κέντρο δεδομένων, εξοπλισμός μετάδοσης σύνδεσης οπτικών ινών

Σύστημα επικοινωνίας οπτικών ινών, σύστημα μετάδοσης ινών υψηλής ταχύτητας και υψηλής χωρητικότητας

Εφαρμογές Ethernet

Υπηρεσίες βίντεο, δεδομένων και φωνής

Εφαρμογές εξοπλισμού δοκιμής

Χαρακτηριστικά:

Σύνδεσμος ινών FC

Χαμηλή απώλεια εισαγωγής

Άριστη μηχανική ικανότητα

Το μήκος του προϊόντος μπορεί να προσαρμοστεί

Ο πυρήνας υψηλής ακρίβειας παρέχει σταθερότητα, επαναληψιμότητα και εναλλαξιμότητα

Τα οπτικά χαρακτηριστικά συμμορφώνονται με τα IEC TIA/EIA και άλλα σχετικά πρότυπα

RoHS 2.0 Συμβατό

Προδιαγραφές:

Παράμετρος		Μονάδα	αξία
Διάμετρος καλωδίου (προαιρετικό)		mm	0.90,1.6,2.0,3.0
Υλικό σακακιού καλωδίου (προαιρετικό)		-	PA,PVC,PU,LSZH
Λειτουργία ινών		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Μήκος κύματος		nm	1310/1550		850/1300
Γυάλισμα τελικού προσώπου		-	UPC	APC	UPC
Απώλεια εισαγωγής (IL)		dB	Μικρότερο ή ίσο με 0.30		Μικρότερο ή ίσο με 0.25
Απώλεια επιστροφής (RL)		dB	Μεγαλύτερο ή ίσο με 50	Μεγαλύτερο ή ίσο με 60	Μεγαλύτερο ή ίσο με 20
Γεωμετρικές παράμετροι τελικής επιφάνειας (3D)	Ακτίνα Καμπυλότητας	mm	Ικανοποιώντας τα πρότυπα IEC TIA/EIA
	Apex Offset	μm
	Ίνα σφαιρικό ύψος	nm
	Γωνιακό σφάλμα	βαθμός
Αντοχή		χρόνος	1000
Θερμοκρασία λειτουργίας		βαθμός	-20 ~ +80
Θερμοκρασία αποθήκευσης		βαθμός	-15 ~ +60

Εταίρος

FAQ

Ε: Μπορώ να προσαρμόσω το χρώμα της θήκης του καλωδίου οπτικών ινών;

Α: Ναι. Εφόσον επιβεβαιώσουμε τον χρωματικό κωδικό Pantone, μπορούμε να παράγουμε το χρώμα θήκης που ζητάτε.

Ε: Μπορείτε να δεχτείτε OEM;

Α: Φυσικά, οι προσαρμοσμένες παραγγελίες σας είναι πάντα ευπρόσδεκτες. Η ελάχιστη ποσότητα παραγγελίας εξαρτάται από διαφορετικά προϊόντα και κάθε προϊόν έχει τη δική του ελάχιστη ποσότητα παραγγελίας. Η ικανοποίησή σας είναι το μεγαλύτερο κίνητρό μας.

Ε: Οι βραχυκυκλωτήρες οπτικών ινών σας διαθέτουν κάποια πιστοποίηση;

Α: Μέχρι στιγμής, έχουμε πιστοποίηση RoHS.

Συσκευασία

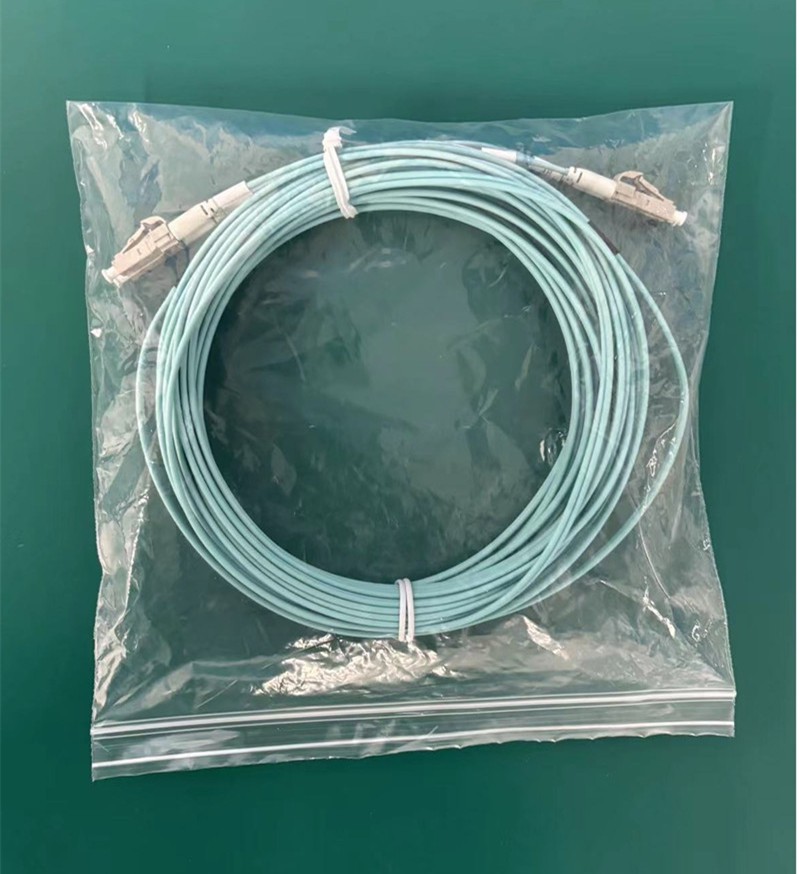

Αφού ολοκληρωθούν όλες οι δοκιμές, οι βραχυκυκλωτήρες οπτικών ινών θα συσκευαστούν σύμφωνα με τις απαιτήσεις του πελάτη. Συνήθως, θα χρησιμοποιήσουμε σακούλα PE για να συσκευάσουμε τα καλώδια βραχυκυκλωτήρα του τμήματος του μικρού μετρητή και στη συνέχεια θα τα τοποθετήσουμε σε ένα μικρό χαρτοκιβώτιο. Για να διασφαλίσουμε την ασφάλεια, θα χρησιμοποιήσουμε χάρτινο καρούλι για να συσκευάσουμε το μεγάλο τμήμα του μετρητή, και τελικά και τα δύο θα συσκευαστούν ξανά σε χαρτοκιβώτιο.
