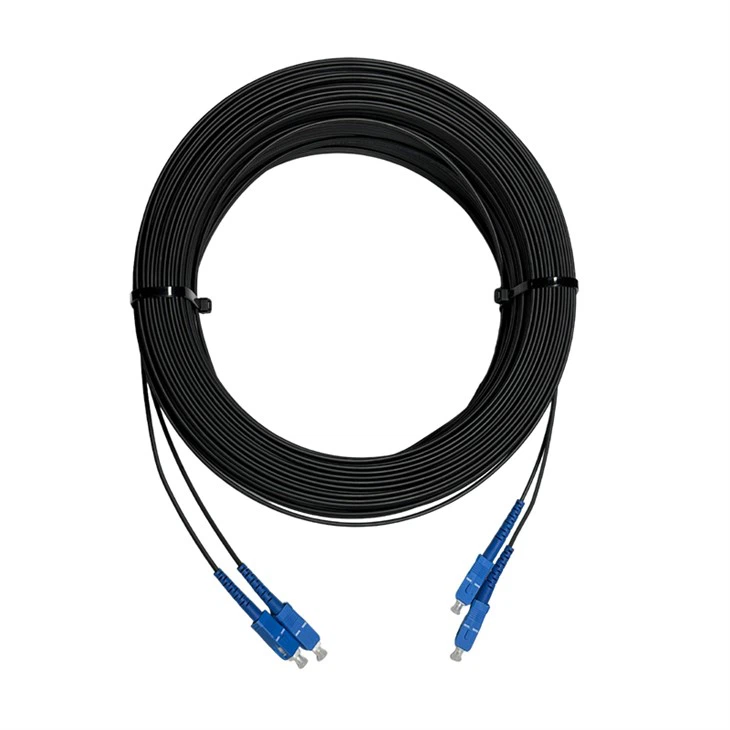

FTTH Ρίξτε το καλώδιο Patch SC σε SC Duplex

Εισαγωγή

Το FTTH Drop Cable Patch Cord SC To SC Duplex είναι ένας βραχυκυκλωτήρας οπτικών ινών διπλού πυρήνα που έχει σχεδιαστεί για εφαρμογές FTTH. Διαθέτει υποδοχές SC και στα δύο άκρα, γνωστά για εύκολη εγκατάσταση και αφαίρεση, υψηλή σταθερότητα και εξαιρετική απόδοση βύσματος. Αυτός ο βραχυκυκλωτήρας συνδέει κυρίως τερματικές συσκευές δικτύου οπτικών ινών σε σπίτια ή γραφεία σε σημεία διανομής ινών για μετάδοση δεδομένων υψηλής ταχύτητας. Στην πρακτική χρήση, συνδέει τον τερματικό εξοπλισμό οπτικών ινών με τις οικιακές υποδοχές οπτικών ινών, επιτρέποντας ευρυζωνικό internet υψηλής ταχύτητας και βιντεοκλήσεις HD.

Εφαρμογή:

Εταιρικό γραφείο

Δημόσιος χώρος

Κέντρο δεδομένων

Οικιακό δίκτυο

Χαρακτηριστικά:

Εξαιρετική απόδοση μετάδοσης οπτικών ινών

Το FTTH Drop Cable Patch Cord SC To SC Duplex χρησιμοποιεί ίνα υψηλής ποιότητας ως μέσο μετάδοσης, με εξαιρετικά χαμηλή εξασθένηση. Αυτό διασφαλίζει ότι τα σήματα παραμένουν καθαρά και σταθερά κατά τη μετάδοση μεγάλων αποστάσεων. Σε σύγκριση με τα συνηθισμένα καλώδια patch ινών, η εξασθένηση αυτού του προϊόντος σε μήκη κύματος 1310nm και 1550nm δεν υπερβαίνει τα 0,35 dB/km και 0,22 dB/km αντίστοιχα, βελτιώνοντας σημαντικά την απόδοση και την ποιότητα μετάδοσης σήματος.

Ισχυρή Ανθεκτικότητα

Επιλέγουμε υλικά υψηλής αντοχής, ανθεκτικά στη διάβρωση για το εξωτερικό περίβλημα και το χιτώνιο του καλωδίου επικάλυψης ινών, όπως υλικά επιβραδυντικά φλόγας PVC ή LSZH (χαμηλού καπνού μηδέν αλογόνου). Αυτά τα υλικά όχι μόνο παρουσιάζουν εξαιρετική αντοχή στη φθορά και αντιγηραντικές ιδιότητες, αλλά επίσης αντέχουν αποτελεσματικά την περιβαλλοντική διάβρωση. Το FTTH Drop Cable Patch Cord SC To SC Duplex διαθέτει διάρκεια ζωής πάνω από 20 χρόνια, υπερβαίνοντας κατά πολύ τη μέση διάρκεια ζωής των συνηθισμένων καλωδίων patch ινών, μειώνοντας τη συχνότητα αντικατάστασης και το κόστος για τους χρήστες.

Αδιάβροχο και Αδιάβροχο

Το FTTH Drop Cable Patch Cord SC To SC Duplex διαθέτει μια ειδικά σχεδιασμένη αδιάβροχη και αδιάβροχη δομή, χρησιμοποιώντας τεχνικές στεγανοποίησης ακριβείας και αδιάβροχα υλικά για να διασφαλιστεί ότι το καλώδιο λειτουργεί κανονικά σε σκληρά περιβάλλοντα όπως η υγρασία και η σκόνη. Με αδιάβροχη βαθμολογία IP67, αποτρέπει αποτελεσματικά την είσοδο νερού και σκόνης, εξασφαλίζοντας έτσι σταθερή μετάδοση σήματος οπτικών ινών, κατάλληλη για εξωτερικές εγκαταστάσεις και πολύπλοκα περιβάλλοντα.

Μειωμένη απώλεια σήματος

Το FTTH Drop Cable Patch Cord SC To SC Duplex χρησιμοποιεί επεξεργασμένα με ακρίβεια υποδοχές SC με υψηλή επιπεδότητα στην τελική επιφάνεια και χαμηλή απώλεια εισαγωγής, μειώνοντας αποτελεσματικά την απώλεια σήματος κατά τη σύνδεση. Η απώλεια εισαγωγής αυτού του προϊόντος δεν υπερβαίνει τα 0,2dB, σημαντικά χαμηλότερη από τα βιομηχανικά πρότυπα, εξασφαλίζοντας μετάδοση σήματος υψηλής ποιότητας.

Εύκολη Εγκατάσταση

Το FTTH Drop Cable Patch Cord SC To SC Duplex προσφέρει ευέλικτη σχεδίαση για να καλύψει τις απαιτήσεις εγκατάστασης σε διάφορα σενάρια. Το μήκος του μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες του χρήστη και το ίδιο το καλώδιο ινών έχει καλή ευελιξία και απόδοση κάμψης, διευκολύνοντας την εγκατάσταση και την καλωδίωση σε περιορισμένους χώρους.

Προδιαγραφές:

Παράμετρος		Μονάδα	Αξία
Διάμετρος καλωδίου (προαιρετικό)		χιλ.	2.05.0,2.05.2,2.03.0,2.06.1...
Υλικό σακακιού καλωδίου (προαιρετικό)		-	ΛΣΖΗ
Λειτουργία ινών		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Μήκος κύματος		νμ	1310/1550		850/1300
Γυάλισμα τελικού προσώπου		-	UPC	APC	UPC
Απώλεια εισαγωγής (IL)		dB	Μικρότερο ή ίσο με 0.30		Μικρότερο ή ίσο με 0.25
Απώλεια επιστροφής (RL)		dB	Μεγαλύτερο ή ίσο με 50	Μεγαλύτερο ή ίσο με 60	Μεγαλύτερο ή ίσο με 20
Γεωμετρικές παράμετροι τελικής επιφάνειας (3D)	Ακτίνα Καμπυλότητας	χιλ.	Ικανοποιώντας τα πρότυπα IEC TIA/EIA
	Apex μετατόπιση	μm
	Ίνα σφαιρικό ύψος	νμ
	Γωνιακό σφάλμα	βαθμός
Αντοχή		φορά	1000
Θερμοκρασία λειτουργίας		βαθμός	-20 ~ +80
Θερμοκρασία αποθήκευσης		βαθμός	-15 ~ +60

Εταίρος

Συχνές ερωτήσεις

Ε: Γιατί πρέπει να χρησιμοποιήσω έναν σύνδεσμο εξωτερικού χώρου με δυνατότητα εγκατάστασης πεδίου για εφαρμογές FTTH;

Α: Ένα προϊόν με δυνατότητα εγκατάστασης πεδίου θα απλοποιήσει τη διαδικασία εγκατάστασης διαφόρων τμημάτων των δικτύων οπτικών ινών σας. Αυτά τα προϊόντα μπορούν να ανταποκριθούν σε οποιαδήποτε πρόκληση, από συνδέσμους ινών που μπορούν να εγκατασταθούν σε εξωτερικούς χώρους σε εσωτερικούς χώρους ή στη ρύθμιση των τερματικών που κάνουν τα συστήματα ίνας στο σπίτι (FTTH) να λειτουργούν σωστά.

Ε: Όσον αφορά τον σύνδεσμο οπτικών ινών, ποια είναι η διαφορά του APC και του UPC, πώς να επιλέξετε;

A: APC: γωνιακοί σύνδεσμοι UPC εξαιρετικά γυαλισμένοι σύνδεσμοι
1. Χρώμα: Το APC είναι πράσινο, το UPC είναι μπλε
2. Φυσική: Η ακτίνα τελικής επιφάνειας του δακτυλίου APC γυαλίζεται σε γωνία 8 μοιρών ενώ οι σύνδεσμοι UPC γυαλίζονται σε γωνία 0 μοιρών
3.Απώλεια εισαγωγής: Ίδια
4. Απώλεια επιστροφής: APC -60dB UPC -50dB. Το APC έχει μεγαλύτερη απόδοση από το UPC.
Γενικά, οι υποδοχές UPC αναπτύσσονται σε συστήματα μεταφοράς που έχουν σχεδιαστεί για μεταφορά ψηφιακού σήματος, ενώ οι υποδοχές APC προτιμώνται για τη μεταφορά σήματος βίντεο RF. Οι σύνδεσμοι APC προτιμώνται επίσης όταν υπάρχουν ανοιχτές θύρες στο άλλο άκρο των διαχωριστών, πολύ τυπικό σε σχέδια δικτύου FTTP.

Ε: Τι μήκος κύματος έχει η Πηγή Φωτός;

Α: 850/1300/1310/1550/1650/1675 nm

Συσκευασία

Αφού ολοκληρωθούν όλες οι διαδικασίες δοκιμών, τα καλώδια πτώσης οπτικών ινών FTTH συσκευάζονται σύμφωνα με τις προδιαγραφές που περιγράφονται από τον πελάτη. Συνήθως, εγκλωβίζουμε τα καλώδια πτώσης οπτικών ινών FTTH σε φιλμ PE για προστασία και στη συνέχεια τα συσκευάζουμε με ασφάλεια σε χαρτοκιβώτια για να εγγυηθούμε την ασφάλειά τους κατά τη μεταφορά.
