Πότε να χρησιμοποιήσετε το καλώδιο οπτικών ινών εσωτερικών χώρων;

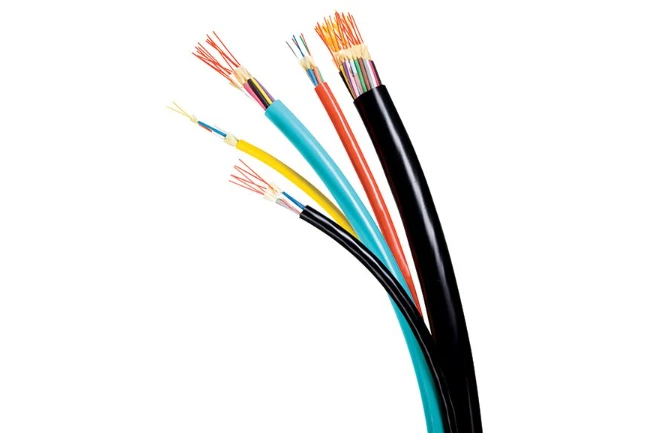

indoor fiber optical cable

Τραβήξαμε το Corning 024EU4-31131-καλώδιο A3 (24-σφιχτό OM4 με ίνες-με βαθμολόγηση OFNP) μέσω ενός κέντρου δεδομένων της κομητείας Morris τον περασμένο Σεπτέμβριο. Τρεις ημέρες μετά τις εργασίες τερματισμού, ο στρατάρχης της πυροσβεστικής μπήκε και ζήτησε να δει το πιστοποιητικό αξιολόγησης της ολομέλειας. Το είχε ο ανάδοχος, κανένα πρόβλημα. Αλλά ο τύπος στο επόμενο κόλπο; Έτρεχε κάτι που έμοιαζε με το ίδιο κίτρινο καλώδιο - αποδείχθηκε ότι ήταν OSP για εξωτερικούς χώρους. Ο επιθεωρητής έβαλε κόκκινη ετικέτα σε ολόκληρη την εγκατάσταση.

Αυτό είναι ένα λάθος 28.000 δολαρίων. Το καλώδιο εξωτερικού χώρου σε χώρο Plenum αποτυγχάνει στο NEC 770.113 και δεν υπάρχει καμία παραίτηση. Τα βγάζεις όλα και ξεκινάς από την αρχή.

Η ίνα εσωτερικού χώρου δεν έχει να κάνει με το να είσαι φυσικά "μέσα" - είναι να τηρείς τους κτιριακούς κώδικες για φωτιά και καπνό. Θα περιηγηθώ σε ό,τι ορίζω στην πραγματικότητα για διαφορετικές εργασίες, το κόστος (πραγματικοί αριθμοί από τα τελευταία έξι έργα μου) και όπου δεν μπορείτε να χρησιμοποιήσετε-καλώδιο εσωτερικών χώρων, ακόμα κι αν είναι τεχνικά σε εσωτερικούς χώρους.

Οι βαθμολογίες πυρκαγιάς είναι αυτές που έχουν σημασία για τη συμμόρφωση με τον κώδικα. Το OFNP περνάει με επιτυχία τη δοκιμή σήραγγας steiner UL 910 - που είναι για χώρους ολομέλειας όπου ρέει αέρας επιστροφής HVAC. Τα περισσότερα εμπορικά κτίρια που κατασκευάστηκαν μετά το '95 περίπου έχουν οροφές ολομέλειας, επομένως κοιτάτε το OFNP τις περισσότερες φορές.

Χρησιμοποιώ CommScope 760196943 (12-διανομή οπτικών ινών OM4 OFNP) για τυπικές εργασίες γραφείου. Το Graybar το είχε στα 1,63 $/πόδι τον περασμένο μήνα σε έναν κύλινδρο 2000 ποδιών. Το ίδιο καλώδιο σε βαθμολογία OFNR θα κοστίζει περίπου 1,28 $/πόδι, αλλά εδώ είναι το πράγμα - εννέα φορές στις δέκα, ο αρχιτέκτονας δεν είναι 100% σίγουρος εάν ένας χώρος είναι ολομέλεια ή όχι μέχρι να ολοκληρωθούν τα μηχανικά σχέδια. Απλώς έχω προεπιλογή στο OFNP και δεν το σκέφτομαι.

Το OFNR είναι για κάθετους άξονες ανύψωσης μεταξύ των ορόφων. Προδιαγραφές δοκιμής UL 1666. Τίμια; Σχεδόν ποτέ δεν προσδιορίζω πλέον το OFNR. Το δέλτα κόστους είναι ίσως 0,35 $/πόδι, και εάν κατά λάθος εκτελέσετε το OFNR σε ένα χώρο ολομέλειας, κάνετε ένα-εκ νέου τράβηγμα. Δεν αξίζει το ρίσκο.

Το OFNG είναι γενικής-χρήσης, η χαμηλότερη βαθμολογία πυρκαγιάς. Θα το δείτε σε ορισμένες οικιστικές εργασίες ή περιοχές σίγουρα όχι στον χειρισμό αέρα. Έκανα μια δουλειά αποθήκης στο Edison πριν από δύο χρόνια όπου χρησιμοποιήσαμε καλώδιο Belden 10GXS12 OFNG (12-fiber OM3) επειδή ολόκληρο το κτίριο ήταν σκυρόδεμα και χάλυβας - δεν υπήρχε πουθενά ολομέλεια. Το κόστος ήταν 0,89 $/πόδι από την Anixter. Εξοικονομήθηκαν περίπου 8.000 $ στο κόστος του καλωδίου για αυτό το έργο.

Η έκδοση LSZH (χαμηλό καπνό μηδέν αλογόνου) προσθέτει κόστος - Έχω δει από 0,18 $ έως 0,55 $ περισσότερο ανά πόδι, ανάλογα με τον αριθμό των ινών. Κάναμε μια προσθήκη πτέρυγας νοσοκομείου όπου οι προδιαγραφές απαιτούσαν LSZH σε όλα. Αυτό ήταν το καλώδιο Panduit, ξεχνώ τον ακριβή αριθμό ανταλλακτικού, αλλά ήταν περίπου 2,10 $/πόδι για OM4 OFNP LSZH 24 ινών έναντι 1,73 $/πόδι για την τυπική έκδοση μπουφάν PVC. Ο πελάτης το πλήρωσε επειδή ήταν στις προδιαγραφές.

indoor fiber optical cable

Για μια τυπική ραχοκοκαλιά κτιρίου γραφείων, έχω την προεπιλογή πολυλειτουργική λειτουργία OM4. Το Corning ClearCurve OM4 50/125µm είναι αυτό που χρησιμοποιώ τελευταία - ο αριθμός ανταλλακτικού ποικίλλει ανάλογα με τον αριθμό των ινών, αλλά είναι κάτι που δεν είναι ευαίσθητο στην κάμψη-. Κοστίζει περίπου 40% περισσότερο από το τυπικό OM4, αλλά αξίζει τον κόπο όταν περνάτε το καλώδιο μέσα από σφιχτά J-γάντζο.

Το OM4 σου δίνει 400 μέτρα στα 10 Gb/s, που καλύπτει κάθε λογικό κτίριο. Κάναμε ένα 6όροφο στο Πρίνστον, η μεγαλύτερη διαδρομή ήταν ίσως 310 πόδια από το υπόγειο MDF στον 6ο όροφο IDF. Το OM4 δούλεψε μια χαρά. Αν χρησιμοποιούσα το OM3 (μέγιστο 300m στα 10Gb), θα το έκοβα με χαλάρωση και δρομολόγηση.

Το άλμα στο OM5 δεν έχει νόημα για τα περισσότερα εμπορικά κτίρια. Το είχα προβλέψει μια φορά για ένα φαρμακευτικό εργαστήριο που ήθελε να αποδείξει στο μέλλον την πολυπλεξία διαίρεσης μικρού μήκους κύματος-. Αυτό ήταν 2,47 $/πόδι για το CommScope 24-fiber έναντι 1,68 $/πόδι για το OM4. Είχαν προϋπολογισμό για αυτό, οπότε γιατί όχι. Αλλά τυπικό κτίριο γραφείων; Δεν έχει νόημα.

Η μονή-λειτουργία (OS2 9/125μm) είναι για μεγαλύτερες αποστάσεις ή εάν σχεδιάζετε 100 Gb+ στο μέλλον. Το χρησιμοποιώ σε διαδρομές ραχοκοκαλιάς της πανεπιστημιούπολης μεταξύ κτιρίων - που είναι υπαίθρια περιοχή καλωδίων, διαφορετική συζήτηση - αλλά και για οποιοδήποτε εσωτερικό-κτήριο που τρέχει πάνω από 400 μέτρα. Έκανε μια εγκατάσταση διανομής αποθήκης στο Cranbury, το κτίριο είχε μήκος 880 πόδια. Ran Corning SMF-28 Ultra μονής λειτουργίας, με βαθμολογία OFNP εσωτερικού χώρου. Σκεφτείτε ότι ήταν περίπου 1,18 $/πόδι για 12-ίνες.

Οι πομποδέκτες LC για μονή-λειτουργία είναι πιο ακριβοί, αν και οι μονάδες. 10GBASE-LR έχουν 180 $-280 $ η κάθε μία έναντι 45 $-75 $ για τη λειτουργία πολλαπλών λειτουργιών 10 GBASE-SR. Για αυτή τη δουλειά στην αποθήκη, ξοδέψαμε επιπλέον 3.200 $ σε πομποδέκτες, αλλά γλιτώσαμε από το να βάλουμε ένα ενδιάμεσο IDF στη μέση του κτιρίου. Το συνολικό κόστος λειτούργησε καλύτερα με την απλή λειτουργία.

Σφιχτό-καλώδιο διανομής σε προσωρινή μνήμηείναι η προεπιλογή μου για τη δημιουργία ραχοκοκαλιών. Κάθε ίνα έχει μια ρυθμιστική επίστρωση 900 μm και είναι όλες ομαδοποιημένες κάτω από ένα εξωτερικό περίβλημα. Τερματίζετε μεμονωμένες ίνες σε ένα patch panel ή ένα περίβλημα ματίσματος.

Για ένα τετραώροφο κτίριο γραφείων πέρυσι, τραβήξαμε δύο σειρές CommScope 760196943 (12-fiber OM4 OFNP) από το υπόγειο σε κάθε όροφο. Το κόστος ήταν 1,63 $/πόδι, ονομάστε το 2.100 $ για καλωδίωση τεσσάρων ορόφων με 200 πόδια κατακόρυφης ανύψωσης συν χαλάρωση δρομολόγησης. Πεδίο{12}}τερματίζεται με υποδοχές LC σε περιβλήματα επιτοίχιας βάσης - αυτά κόστιζαν περίπου 215 $ το καθένα για μια μονάδα 12 θυρών από την Corning.

Η ακτίνα κάμψης στο τυπικό καλώδιο διανομής είναι 10 φορές η εξωτερική διάμετρος κατά το τράβηγμα, 5 φορές για στατική εγκατάσταση. Αυτό το καλώδιο CommScope 12{11}}ινών είναι περίπου 9,4 mm OD, επομένως χρειάζεστε 94 mm (3,7 ίντσες) κατά το τράβηγμα και 47 mm (1,85 ίντσες) αφού ασφαλιστεί. Είχαμε ραγίσει ίνες όταν οι εγκαταστάτες έκαναν σφιχτές κάμψεις 90 μοιρών γύρω από τα j-hooks. Το OTDR το έδειξε ως αιχμή περίπου 0,8-1,2 dB απώλεια στη θέση της στροφής.

Καλώδιο διάσπασηςείναι ευκολότερο να δρομολογηθεί σε μεμονωμένες τοποθεσίες, αλλά κοστίζει περισσότερο. Κάθε ίνα έχει το δικό της υπο-μπουφάν, ώστε να μπορείτε να τις ξεφλουδίσετε. Χρησιμοποίησα το Panduit FX9ERLNSNSNM024 (12-fiber OM4 breakout, OFNP) σε μια ανακαίνιση εργαστηρίου όπου χρειαζόμασταν να ανανεώσουμε τις ίνες σε ράφια εξοπλισμού σε διαφορετικές σειρές. Αυτό το καλώδιο ήταν 2,67 $/πόδι από το Graybar τον περασμένο Μάρτιο. Για την ίδια διαδρομή 200 ποδιών, θα ξόδευα 534 $ έναντι 326 $ για καλώδιο διανομής - 208 $ διαφορά ανά διαδρομή.

Προ{0}}τερματισμένα καλώδια κορμούεξαλείψτε την εργασία τερματισμού πεδίου, αλλά πρέπει να γνωρίζετε τα ακριβή μήκη. Χρησιμοποιήσαμε ένα σωρό από αυτά σε ένα buildout κέντρου δεδομένων - κορμούς Belden FX Brilliance με υποδοχές MTP σε κάθε άκρο. Αυτά ήταν OM4 24 ινών, με διαφορετικά μήκη από 15 πόδια έως 85 πόδια. Τα συγκροτήματα 85 ποδιών κοστίζουν περίπου 847 $ το καθένα.

Εδώ είναι που έχει νόημα η προ{0}}θητεία: εάν το ποσοστό εργασίας σας για τερματισμό πεδίου είναι υψηλό (η συνδικαλιστική εργασία στο Μανχάταν μπορεί να είναι 125 $/ώρα), και έχετε προβλέψιμες αποστάσεις από σημείο-σε-πόντο. Εξοικονομήσαμε περίπου 11.000 $ στην εργασία σε αυτό το κέντρο δεδομένων χρησιμοποιώντας προ-πρόθεσμο, αλλά ξοδέψαμε 8.500 $ περισσότερα για καλώδιο. Ακόμα βγήκε 2.500 $ μπροστά.

Εάν κατασκευάζετε ραχοκοκαλιά με αβέβαιη δρομολόγηση ή μελλοντικές ανάγκες ευελιξίας, συνεχίστε με το καλώδιο διανομής και τον τερματισμό πεδίου. Δεν μπορείτε απλώς να κόψετε μια προ-συναρμολόγηση εάν οι μετρήσεις σας ήταν απενεργοποιημένες.

indoor fiber optical cable

Το τελευταίο έργο ήταν ένα colo expansion στο Piscataway, 40 ράφια σε δύο σειρές. Ο πελάτης ήθελε συνδεσιμότητα 10 Gb μεταξύ όλων των rack και διπλές συνδέσεις με διακόπτες πυρήνα στο τέλος κάθε σειράς.

Τρέξαμε το Corning 024EU4-31131-A3 (καλώδιο διανομής OM4 OFNP 24 ινών) στον εναέριο δίσκο καλωδίων. Από την κορυφή κάθε rack μέχρι το συρτάρι καλωδίων ήταν περίπου 8 πόδια, τότε η μεγαλύτερη απόσταση από το rack-to-rack ήταν ίσως 65 πόδια. Ονομάστε το 75-80 πόδια συνολικά ανά σύνδεση με χαλάρωση δρομολόγησης.

Χρησιμοποιημένες υποδοχές διπλής όψης LC, πεδίο-που τερματίζεται με fusion splicing στις πλεξίδες Corning UniCam. Κάθε συναρμογή κοστίζει περίπου 22 $ σε εργασία από τον υπεργολάβο τερματισμού μας, ή θα μπορούσα να τους είχα κάνει μηχανικές συναρμολογήσεις με 11 $ το καθένα, αλλά η σύντηξη σας δίνει καλύτερους αριθμούς απωλειών (0,08 dB μέσος όρος έναντι 0,3-0,5 dB για μηχανικούς).

Η συνολική απώλεια ράφι εισαγωγής-στο-ράφι δοκιμαζόταν στα 0,25-0,35dB, συμπεριλαμβανομένων δύο ζευγών σύνδεσης και 75 πόδια καλωδίου. Αυτό είναι πολύ χαμηλότερο από τον προϋπολογισμό 1,5dB της Cisco για 10GBASE-SR.

Το ClearCurve OM4 ήταν απαραίτητο επειδή η δρομολόγηση καλωδίων στην κορυφή των ραφιών είναι σφιχτή. Είχαμε κάποιες στροφές ακτίνας 2 ιντσών που περνούσαν από οριζόντιους διαχειριστές καλωδίων. Το τυπικό OM4 θα παρουσίαζε πιθανώς απώλεια εκεί, αλλά το ClearCurve προδιαγράφεται σε ακτίνα 7,5 mm. Το ασφάλιστρο κόστους ήταν περίπου 0,62 $/πόδι σε σχέση με το τυπικό OM4 - που αθροίζεται (χρησιμοποιήσαμε περίπου 4.200 πόδια συνολικά), αλλά ο πελάτης δεν ήθελε να ρισκάρει με προβλήματα απώλειας.

Θα μπορούσαμε να χρησιμοποιήσουμε το OM3; Τεχνικά ναι, το 10GBASE-SR βαθμολογείται για 300 μέτρα στο OM3. Αλλά το OM4 κοστίζει ίσως 0,11 $ περισσότερο ανά πόδι και σας δίνει δυνατότητα απόστασης 400 μέτρων. Καμία-διανοητική για μένα.

Έκανα ένα δικηγορικό γραφείο 6 ορόφων στο Morristown, δύο ντουλάπες IDF ανά όροφο, υπόγειο MDF. Σύνολο 13 θέσεων για καλώδιο (12 IDF + MDF). Ο αρχιτέκτονας ήθελε περιττές διαδρομές, γι' αυτό περάσαμε δύο ξεχωριστά καλώδια OM4 24 ινών από MDF σε κάθε IDF.

Το καλώδιο ήταν CommScope 760197146 (24-ίνα OM4 OFNP, τυπικό OM4 χωρίς κάμψη-αναίσθητο). Η τιμή Anixter εκείνη την εποχή ήταν 2,07 $/πόδι σε έναν κύλινδρο 3.000 ποδιών. Η μεγαλύτερη διαδρομή ήταν το υπόγειο στον 6ο όροφο - περίπου 290 πόδια διαδρομής αγωγού. Χρησιμοποιήσαμε σχεδόν και τα 3.000 πόδια μέχρι τη στιγμή που υπολογίζετε για χαλάρωση και δρομολόγηση.

Κάθε IDF έλαβε ένα περίβλημα σύνδεσης Corning CCH-CP03 (187 $ το καθένα από το Graybar) και συνδέαμε σε κοτσίδες LC. Το πλήρωμα τερματισμού χρεώνει 21 $ ανά συναρμολόγηση, δηλαδή 21 $ x 48 συναρμολογήσεις x 12 τοποθεσίες=12.096 $ μόνο σε εργασία συναρμολόγησης. Επιπλέον, άλλα 8.400 δολάρια για υλικά (κοτσιδάκια, περιβλήματα συναρμολόγησης, patch panels).

Συνολικό κόστος υποδομής οπτικών ινών:

Καλώδιο: 3.000 πόδια @ 2,07 $/ft=6.210 $

Εργασία τερματισμού: $12.096

Υλικά/υλικό: 8.400$

Εργασία/εγκατάσταση: 6.800 $

Δοκιμή/τεκμηρίωση: 2.100 $

Σύνολο: 35.606 $

Συγκρίνετε το με τη χάλκινη ραχοκοκαλιά Cat6A με την ίδια διάταξη: θα ήταν περίπου 18.500 $ όλα-. Γιατί λοιπόν ο πελάτης πλήρωσε το ασφάλιστρο για τις ίνες;

Δύο λόγοι: (1) Ήθελαν αμέσως χωρητικότητα βασικού άξονα 10 Gb για βαριές μεταφορές αρχείων CAD και (2) κόστος κύκλου ζωής 25- ετών. Οι ίνες δεν διασπώνται όπως ο χαλκός. Το τραβάς μια φορά και το ξεχνάς. Ο χαλκός έχει προβλήματα αλληλεπίδρασης και σύνθετης αντίστασης που μπορούν να αναπτυχθούν με την πάροδο του χρόνου, ειδικά με πολλαπλούς επανατερματισμούς.

Ήταν απαραίτητο; Μάλλον όχι για το 90% των χρηστών τους. Αλλά το τμήμα μηχανικών μετακινεί αρχεία CAD 15-20 GB καθημερινά και δεν ήθελαν συμφόρηση. Όταν χρεώνετε 450 $/ώρα, η αναμονή για τις μεταφορές αρχείων είναι ακριβή.

Φαρμακευτικό εργοστάσιο στην κομητεία Somerset, χρειάζονταν ίνες μεταξύ καθαρού δωματίου και δωματίου εξοπλισμού. Το Clean room είναι ελεγχόμενο από το κλίμα, αλλά η διαδρομή του καλωδίου πέρασε από μια μηχανική καταδίωξη πάνω από την παραγωγή που φτάνει τους 95-105 βαθμούς F το καλοκαίρι (παρόλο που είναι "σε εσωτερικούς χώρους").

Στην πρώτη εγκατάσταση χρησιμοποιήθηκε τυπικό καλώδιο OFNP εσωτερικού χώρου CommScope. Δούλεψε μια χαρά για περίπου 14 μήνες. Έπειτα άρχισε να παίρνει πτερύγια σύνδεσης σε τρεις από τις ίνες κατά τις ζεστές μέρες. Το OTDR έδειξε αυξημένη απώλεια σε ένα σημείο όπου το καλώδιο ήταν φερμουάρ-δεμένο στο aj-γάντζο στο hot chase - αποδείχθηκε ότι το τζάκετ PVC γινόταν αρκετά μαλακό ώστε η ελαφριά κίνηση προκαλούσε μικρο-καμψές.

Ξανα{0}}τράβηξε με το ονομαστικό καλώδιο Corning εσωτερικού/εξωτερικού χώρου (TeraSPEED A/I, δεν θυμάμαι τον ακριβή αριθμό ανταλλακτικού). Τα εσωτερικά/εξωτερικά πράγματα έχουν βαθμολογηθεί σε θερμοκρασία λειτουργίας 80 μοιρών και έχουν πιο άκαμπτο μπουφάν. Είναι σταθερή για 2+ χρόνια από τότε. Το καλώδιο κοστίζει περίπου 0,41 $/πόδι περισσότερο, έτσι ώστε η επαν-έλξη του πελάτη να κοστίζει περίπου 1.850 $ σε καλώδιο συν 4.200 $ σε εργασία για να τραβήξει ξανά-280 πόδια από την οροφή.

Μάθημα: εάν η διαδρομή του καλωδίου σας περνά μέσα από οποιοδήποτε χώρο που μπορεί να υπερβαίνει τις 70 μοίρες , ακόμα κι αν είναι τεχνικά "εσωτερικός", χρησιμοποιήστε ονομαστικό καλώδιο εσωτερικού/εξωτερικού χώρου. Το δέλτα κόστους δεν αξίζει τον κίνδυνο να χρειαστεί να-αναλάβετε αργότερα.

Χρησιμοποιώ βύσματα LC για το 95% των εγκαταστάσεων τώρα. Είναι μικροί (1,25 mm δακτύλιος), υποστηρίζονται ευρέως και κάθε κατασκευαστής διακόπτη διαθέτει θύρες LC. Οι υποδοχές Corning UniCam LC κοστίζουν περίπου 11,50 $ η καθεμία για το σώμα της φίσας και το pigtail. Χρειάζεστε δύο ανά κύκλωμα (διπλής όψης), άρα 23 $ ανά σύνδεσμο για υλικά σύνδεσης.

Οι σύνδεσμοι SC (2,5 mm σχάρα) ήταν στάνταρ πριν από 10-15 χρόνια. Εξακολουθείτε να τα βλέπετε σε εφαρμογές τηλεπικοινωνιών και σε ορισμένες εγκαταστάσεις παλαιού τύπου. Θα χρησιμοποιήσω το SC εάν ο πελάτης έχει ήδη πάνελ ενημέρωσης κώδικα SC και θέλει να αντιστοιχίσει την υπάρχουσα υποδομή. Αλλά για νέα δουλειά; LC σε όλη τη διαδρομή. Οι υποδοχές SC κοστίζουν περίπου το ίδιο ($10-$13 το καθένα), αλλά είναι πιο ογκώδεις και δεν μπορείτε να χωρέσετε τόσα πολλά σε ένα patch panel.

Οι υποδοχές MTP/MPO προορίζονται για εργασία στο κέντρο δεδομένων υψηλής-πυκνότητας - 12 ή 24 ίνες σε μία μόνο υποδοχή. Χρησιμοποιήσαμε υποδοχές Corning MTP σε αυτό το colo expansion, τον αριθμό ανταλλακτικού... Θα έπρεπε να το ψάξω, αλλά ήταν περίπου 78 $ το καθένα για 12- αρσενικές συνδέσεις ινών. Τα καλώδια κορμού MTP-σε-MTP συνδέονται με κασέτες που ξεσπούν σε καλώδια επιδιόρθωσης LC.

Το θέμα με το MTP είναι ότι πρέπει να έχετε σωστή πολικότητα. Υπάρχει η μέθοδος Α, Β και Γ για τον τρόπο με τον οποίο οι ίνες χαρτογραφούνται μέσω της σύνδεσης. Χρησιμοποιώ πάντα τη Μέθοδο Β (ευθεία-διαμπερής) με κασέτες τύπου Β επειδή είναι απλούστερη. Χαλαρώστε την πολικότητα και οι μισοί σύνδεσμοί σας δεν θα λειτουργήσουν - Αυτό το έχω δει δύο φορές σε εργασίες υπεργολάβου. Δεν είναι διασκεδαστικό για την αντιμετώπιση προβλημάτων.

Για τερματισμό πεδίου, έχω τρεις επιλογές:

Συντήρηση με κοτσιδάκια- Αυτό κάνω για μόνιμες βάσεις κατασκευής. Ο ματιστής σύντηξης κοστίζει περίπου $15.000-$18.000 για μια αξιοπρεπή μονάδα Fujikura (η εταιρεία μας διαθέτει δύο) ή προσλαμβάνετε έναν υπεργολάβο τερματισμού με $20-$25 ανά σύνδεση. Η απώλεια είναι συνήθως 0,05-0,12 dB ανά μάτισμα. Χρειάζονται περίπου 4-5 λεπτά ανά μάτισμα, συμπεριλαμβανομένου του σχίσματος και της δοκιμής.

Μηχανικό μάτισμα- Φθηνότερο εργατικό δυναμικό (10$-15$ ανά μάτισμα) αλλά υψηλότερη απώλεια (0,3-0,5dB). Το χρησιμοποιώ για προσωρινές εγκαταστάσεις ή όταν το κόστος είναι χαμηλό. 3Οι σύνδεσμοι M Fibrlok είναι συνηθισμένοι. Η μεταβλητότητα της απώλειας είναι το πρόβλημα - μερικές φορές παίρνετε 0,3 dB, μερικές φορές 0,6 dB. Εάν πλησιάζετε τον προϋπολογισμό σας για απώλεια, η σύντηξη είναι ασφαλέστερη.

Υποδοχές-με δυνατότητα εγκατάστασης- Αυτά είναι snap-σε υποδοχές όπως Corning UniCam ή Panduit OptiCam. Χωρίς μάτισμα, αφαιρείτε την ίνα και την εισάγετε στον σύνδεσμο. Χρειάζονται περίπου 10-12 λεπτά ανά βύσμα μόλις το καταφέρετε. Η απώλεια είναι συνήθως 0,3-0,6 dB.

Χρησιμοποίησα UniCams σε ένα έργο σχολικής περιοχής όπου χρειαζόμασταν να τερματίσουμε σε πολλαπλές ντουλάπες IDF και δεν ήθελα να σύρουμε έναν ματιστή σύντηξης σε 8 διαφορετικά κτίρια. Οι υποδοχές UniCam ήταν περίπου 17,50 $ έκαστο από το Graybar. Η εργασία για εγκατάσταση ήταν ίσως 18 $-22 $ ανά βύσμα (τιμή τεχνικού μας). Δοκιμάστηκε ΟΚ - τα περισσότερα ήταν στην περιοχή 0,35-0,45dB για απώλεια εισαγωγής.

Το ανταλλακτικό-off: field-με δυνατότητα εγκατάστασης εξοικονομεί κόστος εξοπλισμού και είναι ταχύτερο για μικρές εργασίες, αλλά το fusion splicing σας προσφέρει μικρότερη, πιο σταθερή απώλεια. Για οτιδήποτε μόνιμο ή απώλεια-κρίσιμο, fusion splice. Για προσωρινές ή γρήγορες προσθήκες, το πεδίο-με δυνατότητα εγκατάστασης είναι εντάξει.

Κάθε εγκατάσταση δοκιμάζεται. Χρησιμοποιώ ένα Fluke OptiFiber Pro OTDR για οτιδήποτε πάνω από 100 πόδια και ένα βασικό σετ πηγής φωτός/μετρητή ισχύος (LSPM) για μικρότερες διαδρομές.

Το OTDR μας κόστισε περίπου 12.500 $ που χρησιμοποιήθηκαν από το eBay (τα νέα είναι 18.000 $-22.000 $). Σας δείχνει ακριβώς πού είναι τα προβλήματα - κακή σύνδεση στα 47 μέτρα, μικροκάμψη στα 153 μέτρα, ό,τι κι αν είναι. Το OTDR στέλνει έναν παλμό προς τα κάτω στην ίνα και μετρά τις αντανακλάσεις για να δημιουργήσει ένα ίχνος που δείχνει απώλεια σε κάθε σημείο.

Για αυτήν τη δουλειά στο δικηγορικό γραφείο, βρήκαμε τρεις ίνες που εμφανίζουν αυξημένες απώλειες - 0.78dB, 0,92dB και 1,1dB όταν ο προϋπολογισμός ήταν μέγιστος 0,5dB. Τα ίχνη OTDR έδειξαν ότι το πρόβλημα βρισκόταν ακριβώς σε μια θέση σύνδεσης σύντηξης σε ένα από τα περιβλήματα IDF του 3ου ορόφου. Το άνοιξε, ξανά-συνέδεσε αυτές τις τρεις ίνες, η απώλεια έπεσε στα 0,11dB, 0,14dB και 0,09dB. Δέκα λεπτά εργασίας έσωσαν ένα πιθανό πρόβλημα στο δρόμο.

Η βασική δοκιμή αποδοχής με το LSPM σας λέει απλώς τη συνολική απώλεια εισαγωγής από-σε-τέλος. Χρησιμοποιούμε ένα Fluke SimpliFiber Pro για αυτό το - κόστος ήταν ίσως 1.800 $. Είναι γρήγορο (2 λεπτά ανά ζεύγος ινών), αλλά αν αποτύχετε, δεν ξέρετε πού είναι το πρόβλημα. Ακόμα καλύτερα από το τίποτα.

Όρια δοκιμής που χρησιμοποιώ:

Multimode OM4: 0,50dB μέγιστο για έως και 300 πόδια συμπεριλαμβανομένων δύο ζευγών υποδοχών

Μονής-λειτουργίας OS2: μέγιστο 0,75dB για έως και 1000 πόδια συμπεριλαμβανομένων δύο ζευγών σύνδεσης

Αυτά είναι πιο συντηρητικά από ό,τι επιτρέπει το TIA-568 (που είναι 0,75dB για MM και 1,0dB για SM), αλλά θα προτιμούσα να έχω περιθώριο.

Βρώμικα βύσματα- Αυτό είναι το 70% των αποτυχιών με υψηλές-απώλειες. Το άκρο ινών-είναι ωραίο με γυμνό μάτι, αλλά κάτω από το εύρος της επιθεώρησης βλέπετε σκόνη, λάδια ή γρατσουνιές. Καθαρίστε με 99% IPA και μαντηλάκια χωρίς χνούδι-. Χρησιμοποιούμε επιθέματα καθαρισμού οπτικών ινών Sticklers, περίπου 24 $ για ένα πακέτο των 50.

Ποτέ μην φυσάτε σε ίνα. Η αναπνοή σου έχει υγρασία και λάδια. Έπιασα έναν τεχνικό να το κάνει αυτό όταν ο - έπρεπε να-καθαρίσει ξανά όλους τους τερματισμούς του.

Παραβιάσεις ακτίνας κάμψης- Βρέθηκε σε ένα έργο υπεργολάβου στο Trenton. Είχαν τραβήξει το καλώδιο γύρω από μια γωνία ακτίνας 1-ιντσών σε μια στροφή του δίσκου καλωδίων. Το OTDR έδειξε αιχμή 1,4 dB σε αυτή τη θέση. Έπρεπε να δρομολογηθεί ξανά το καλώδιο με μεγαλύτερη ακτίνα. Το σακάκι του καλωδίου δεν έδειξε καν ζημιά, αλλά η ίνα μέσα ήταν πιεσμένη.

Κακή σύντηξη- Συμβαίνει ίσως 1 στις 50 συνδέσεις με το επίπεδο δεξιοτήτων εξοπλισμού/τεχνικού μας. Συνήθως εμφανίζεται ως απώλεια 0,4-0,8 dB έναντι κανονικού 0,08-0,15 dB. Ξανακόψτε και επανασυνδέστε το διορθώνεται.

Μια φορά είχαμε μια ολόκληρη παρτίδα κακών συνδέσεων - όπως 8 στα 12 σε έναν τερματισμό καλωδίου. Αποδείχθηκε ότι η λεπίδα του μαχαιριού ήταν θαμπή. Αντικαταστάθηκε η λεπίδα, ξανά-έκανε όλες οι συναρμογές, το πρόβλημα λύθηκε. Γι' αυτό δοκιμάζεις τα πάντα.

Αντιστροφή πολικότητας- Πιο κοινό με τα καλώδια MTP. Οι ίνες ανταλλάσσονται κάπου, επομένως η μετάδοση στο ένα άκρο συνδέεται με τη μετάδοση στο άλλο άκρο (θα πρέπει να μεταδίδεται-σε-λήψη). Ο σύνδεσμος δεν θα εμφανιστεί. Είτε αλλάζετε ίνες στο καλώδιο ενημέρωσης κώδικα είτε επανα-τερματίζετε το ένα άκρο ανάλογα με το πού βρίσκεται το πρόβλημα.

Υπόγειος αγωγός μεταξύ κτιρίων- Ακόμα κι αν ο αγωγός είναι "σφραγισμένος", μην χρησιμοποιείτε καλώδιο εσωτερικού χώρου. Μάθαμε αυτό τον ακριβό τρόπο σε μια κοινοτική πανεπιστημιούπολη κολεγίων το 2018. Περάσαμε το CommScope εσωτερικού χώρου OM4 μέσω αγωγού PVC μεταξύ δύο κτιρίων, περίπου 180 πόδια. Ο ανάδοχος ορκίστηκε ότι ο αγωγός ήταν στεγανός.

Δεκαοκτώ μήνες αργότερα, μπήκε υγρασία. Το τζάκετ καλωδίων εσωτερικού χώρου δεν έχει νερό-που μπλοκάρει όπως το καλώδιο εξωτερικού χώρου. Το σακάκι διογκώθηκε, τα μέλη δύναμης αραμιδίου υποβαθμίστηκαν και τελικά το σακάκι χώρισε. Έπρεπε να τα βγάλω όλα και να τα αντικαταστήσω με καλώδιο εξωτερικού χώρου Corning. Κόστος εκ νέου-τράβηξης των 180 ποδιών: 8.900 $, συμπεριλαμβανομένου νέου καλωδίου και εργασίας.

Τώρα αν είναι ανάμεσα σε κτίρια και πάει υπόγεια, παίρνει εξωτερικό καλώδιο. Περίοδος. Δεν έχει σημασία τι λέει ο εργολάβος για τον αγωγό.

Ζεστοί χώροι άνω των 70 μοιρών- Αναφέρθηκε ήδη το φαρμακευτικό φυτό, αλλά αυτό δαγκώνει άτομα τακτικά. Το καλώδιο "εσωτερικού" χαρακτηρίζεται συνήθως από 0 μοίρες έως 70 μοίρες. Πάνω από αυτό, τα μπουφάν από PVC γίνονται μαλακά και κινδυνεύετε να λυγίσουν ή να παραμορφωθούν μικρο-.

Ελέγξτε την πλήρη διαδρομή του καλωδίου, όχι μόνο το τελικό σημείο. Ένα καλώδιο που πηγαίνει από ένα-κλιματιζόμενο δωμάτιο διακομιστή σε ένα άλλο γραφείο με κλιματισμό-μπορεί να δρομολογηθεί μέσω μιας σοφίτας ή μηχανικής καταδίωξης που φτάνει τις 90-110 βαθμούς F το καλοκαίρι.

Περιοχές με χημική έκθεση- Εξαρτάται από τη χημική ουσία, αλλά τα τυπικά μπουφάν PVC και LSZH δεν είναι ανθεκτικά σε πολλούς βιομηχανικούς διαλύτες. Κάναμε μια πετροχημική εγκατάσταση όπου ήθελαν ίνες στο κτίριο παρακολούθησης της διαδικασίας τους. Αυτό το κτίριο είχε περιστασιακά ατμούς υδρογονανθράκων από τις περιοχές διεργασίας.

Καταλήξαμε να προσδιορίσουμε ένα καλώδιο βιομηχανικής ποιότητας-με χιτώνιο-ανθεκτικό σε χημικά - Νομίζω ότι ήταν το AFL HyperScale με τζάκετ TPU (θερμοπλαστική πολυουρεθάνη). Κόστος περίπου 2,85 $/πόδι για 12-ίνες έναντι 1,63 $/πόδι για τυπικό καλώδιο εσωτερικού χώρου. Αλλά έχει βαθμολογηθεί για έκθεση σε βενζίνη, ντίζελ, υδραυλικό λάδι. Αυτός ο πελάτης δεν ήθελε να ρισκάρει.

Αυτοί είναι πραγματικοί αριθμοί από τα τρία τελευταία μου έργα (Q2-Q4 2024), περιοχή New Jersey/Pennsylvania:

Μικρό γραφείο - 3 ορόφους, 6 τοποθεσίες IDF

Καλώδιο: 1.200 ft CommScope 12-fiber OM4 OFNP @ $1,63/ft=$1.956

LC κοτσιδάκια και σύνδεσμοι: 144 τερματισμοί @ $11.50=$1.656

Συνδέστε περιβλήματα και patch panels: 960 $

Τραβηγμένη εργασία: 2 ημέρες @ 950 $/ημέρα=1.900 $

Εργασία συναρμογής σύντηξης: 144 συναρμογές @22=3.168 $

Δοκιμή/τεκμηρίωση: 850 $

Σύνολο: 10.490 $

Αυτό ισχύει μόνο για την υποδομή οπτικών ινών. Δεν περιλαμβάνει διακόπτες, καλώδια patch ή οριζόντια χάλκινα καλώδια στα γραφεία.

Μέτριο γραφείο - 6 όροφοι, 12 τοποθεσίες IDF, περιττή ραχοκοκαλιά

Καλώδιο: 3.800 ft CommScope 24-fiber OM4 OFNP @ $2,07/ft=$7,866

LC κοτσιδάκια και σύνδεσμοι: 576 τερματισμοί @ $11.50=$6.624

Συνδέστε περιβλήματα και υλικό: 2.880 $

Τραβηγμένη εργασία: 6 ημέρες @ 1.150 $/ημέρα=6.900 $

Εργασία συναρμογής σύντηξης: 576 συναρμογές @21=12.096 $

Δοκιμή/τεκμηρίωση: 2.450 $

Διακοπή πυρκαγιάς: 1.180 $

Σύνολο: 39.996 $

Οι τιμές εργασίας εδώ είναι για το πλήρωμά μας (εκτός-συνδικάτο, Central NJ). Η συνδικαλιστική εργασία στην περιοχή του μετρό της Νέας Υόρκης είναι 40-60% υψηλότερη.

Ράφια κέντρου δεδομένων - 40

Καλώδιο: 4.200 πόδια Corning ClearCurve OM4 OFNP @ 2,29 $/ft=9.618 $

Προ{0}}συναρμολογήσεις κορμού MTP: 14.200 $

Κοτσίδες και κασέτες LC: 8.340 $

Διαχείριση καλωδίων: 3.650 $

Εργασίες εγκατάστασης: 8 ημέρες @ 1.280 $/ημέρα=10.240 $

Δοκιμή/τεκμηρίωση: 3.180 $

Σύνολο: 49.228 $

Προσθέστε 15-20% έκτακτη ανάγκη γιατί υπάρχει πάντα κάτι - απαιτείται επιπλέον καλώδιο για προβλήματα δρομολόγησης, πρόσθετη διακοπή πυρκαγιάς, οτιδήποτε.

Αγοράζω τα περισσότερα καλώδια μέσω του Graybar ή του Anixter, επειδή το αποθηκεύουν τοπικά και μπορώ να παραλάβω την ίδια-ημέρα εάν χρειαστεί. Η τιμολόγηση είναι συνήθως μεταξύ 5-8% μεταξύ τους. Για μεγάλες δουλειές (5,000+ πόδια), μερικές φορές πηγαίνω απευθείας στο CommScope ή το Corning και εξοικονομώ 10-15%, αλλά μετά περιμένετε 3-4 εβδομάδες για τον χρόνο παράδοσης της κατασκευής.

Μην αγοράζετε καλώδιο από την Amazon ή από τυχαίους διαδικτυακούς πωλητές, εκτός εάν είστε 100% σίγουροι ότι είναι γνήσιο και έχει τις κατάλληλες βαθμολογίες πυρκαγιάς. Έχω ακούσει ιστορίες για πλαστό καλώδιο "plenum" που στην πραγματικότητα είναι OFNG με ψεύτικα σημάδια. Αν το πιάσει ο πυροσβέστης, τα βγάζετε όλα. Δεν αξίζει να εξοικονομήσετε 200 $.

Προ{0}}τερματισμένες συγκροτήσεις Συνήθως αγοράζω από την L-com ή την Fiber Instrument Sales. Προσαρμόζονται-στο μήκος των προδιαγραφών σας. Κοστίζει περισσότερο από τον τερματισμό του πεδίου, εάν έχετε τον εξοπλισμό, αλλά η ανάκαμψη είναι γρήγορη (1-2 εβδομάδες) και η ποιότητα είναι σταθερή.

Για την εργασία τερματισμού εργασίας, χρησιμοποιώ το-εσωτερικό μας πλήρωμα ή αναθέτω υπεργολαβία σε έναν τοπικό ειδικό τερματισμού. Οι τιμές υπεργολαβίας εδώ (Central NJ) είναι 20 $-25 $ ανά σύντηξη, 18-22 $ ανά σύνδεσμο με δυνατότητα εγκατάστασης στο πεδίο. Η συνδικαλιστική εργασία στην περιοχή του μετρό της Νέας Υόρκης μπορεί να κοστίζει 40-50 $ ανά μάτι.

Εάν σχεδιάζετε ίνα για ένα τυπικό κτίριο γραφείων:

Πηγαίνετε με το πολυλειτουργικό σύστημα OM4 για ραχοκοκαλιάεκτός αν έχετε τρεξίματα πάνω από 400μ. Η διαφορά κόστους από το OM3 είναι αμελητέα και το OM5 είναι υπερβολικό για τις περισσότερες εφαρμογές.

Χρησιμοποιήστε τη βαθμολογία OFNPακόμα κι αν νομίζεις ότι δεν το χρειάζεσαι. Το ασφάλιστρο 0,30$-0,40$/πόδι είναι ασφάλιση έναντι της ανάγκης να τραβήξετε ξανά εάν οι χώροι επαναταξινομηθούν.

Το πεδίο-τερματίζεται με τη σύντηξηγια μόνιμες εγκαταστάσεις. Ναι, απαιτεί επένδυση εξοπλισμού ή υπεργολάβο, αλλά έχετε καλύτερους αριθμούς ζημιών και μεγαλύτερη αξιοπιστία.

Σχέδιο για 50% πλεονάζουσα χωρητικότητασε αριθμό φυτικών ινών. Εάν πιστεύετε ότι χρειάζεστε 12 σκέλη, τραβήξτε 24. Δεν μπορείτε να προσθέσετε εύκολα ίνες αργότερα χωρίς να διακόψετε τις λειτουργίες.

Δοκιμάστε τα πάνταπριν το κουμπώσετε. OTDR για διαδρομές άνω των 100 ποδιών, LSPM τουλάχιστον για μικρότερες διαδρομές. Η εύρεση κακής σύνδεσης κατά τη διάρκεια της δοκιμής κοστίζει 10 λεπτά. Η εύρεση του έξι μήνες αργότερα κατά τη διάρκεια της παραγωγής κοστίζει ώρες αντιμετώπισης προβλημάτων.

Δεν προσπαθώ να σας πουλήσω σε ίνες εάν ο χαλκός λειτουργεί καλά για την εφαρμογή σας. Πολλά κτίρια λειτουργούν τέλεια στη βάση Cat6A και δεν χρειάζονται ποτέ ίνες. Αλλά αν πρόκειται να κάνετε φυτικές ίνες, κάντε το σωστά την πρώτη φορά. Το κόστος για να το διορθώσετε αργότερα είναι πάντα 3-5 φορές το κόστος για να το κάνετε σωστά από την αρχή.

Τιμές και πληροφορίες προϊόντος με βάση έργα στην περιοχή του Νιου Τζέρσεϊ/Πενσυλβάνια, τέλη 2024. Η αγορά σας μπορεί να διαφέρει. Επαληθεύστε όλες τις βαθμολογίες πυρκαγιάς καλωδίων με τα φύλλα δεδομένων του κατασκευαστή και την τοπική αρχή κώδικα πριν από την αγορά.
