Καθώς τα συστήματα GB300 NVL72 της NVIDIA κυκλοφορούν για-εκπαίδευση και εξαγωγή συμπερασμάτων τεχνητής νοημοσύνης μεγάλης κλίμακας, ένα ερώτημα συνεχίζει να εμφανίζεται στις συζητήσεις για τη μηχανική του κέντρου δεδομένων-: πώς διατηρείτε τις οπτικές διασυνδέσεις δροσερές; Οι GPU, οι CPU και το πυρίτιο μεταγωγέα σε ένα rack GB300 είναι ήδη υγρής-ψύξης, αλλά οι συνδεόμενοι οπτικοί πομποδέκτες που μετακινούν την κυκλοφορία μεταξύ των διακοπτών και των NIC βρίσκονται σε διαφορετικό θερμικό καθεστώς. Καθώς οι ταχύτητες της μονάδας ανεβαίνουν στους 1,6 Τ και 3,2 Τ, η θερμότητά τους γίνεται πιο δύσκολο να αγνοηθεί.
Πρόσφατα, κυκλοφόρησαν ισχυρισμοί ότι οι οπτικές μονάδες 3.2Τ με ψύξη υγρού εμβάπτισης έχουν εισέλθει σε μαζική παραγωγή και έχουν υιοθετηθείόλοιGB300 συμπλέγματα. Αυτό το πλαίσιο υπερεκτιμά το πού βρίσκεται στην πραγματικότητα η τεχνολογία. Αυτό το άρθρο διαχωρίζει ό,τι επιβεβαιώνεται δημόσια από αυτό που παραμένει ισχυρισμός ή προβολή προμηθευτή, εξηγεί τι είναι μια υγρή-ψυκτική οπτική μονάδα και δείχνει πώς ταιριάζει μαζί με τον αποκαλυπτόμενο οδικό χάρτη της NVIDIA για συσκευασμένα οπτικά και φωτονικά πυριτίου.
Τι είναι μια υγρή-ψυχόμενη οπτική μονάδα;
Ένας συνδεόμενος οπτικός πομποδέκτης μετατρέπει τα ηλεκτρικά σήματα από διακόπτη ή NIC σε φως για μετάδοση μέσω ίνας και πάλι πίσω. Το μεγαλύτερο μέρος της θερμότητας προέρχεται από την ηλεκτρική πλευρά - το DSP, τον οδηγό λέιζερ και τον ενισχυτή transimpedance (TIA). Παραδοσιακά, αυτές οι μονάδες, σε παράγοντες μορφής OSFP ή QSFP-DD, βασίζονται στην ψύξη του αέρα: μια ψύκτρα στην επιφάνεια της μονάδας, με ανεμιστήρες και ροή αέρα στο πλαίσιο που μεταφέρουν τη θερμότητα.

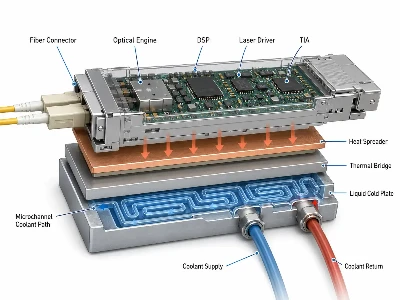

Μια υγρόψυκτη οπτική μονάδα αντικαθιστά ή συμπληρώνει αυτή τη ροή αέρα με μια διαδρομή υγρού. Στην πράξη, τα περισσότερα σχέδια που συζητούνται σήμερα ενσωματώνουν αδομή ψυχρής πλάκας ή μικροκαναλιούσε ένα τυπικό περίβλημα κατηγορίας OSFP-, έτσι ώστε το ψυκτικό υγρό να αφαιρεί τη θερμότητα απευθείας από τη μονάδα αντί να εξαρτάται από τη ροή αέρα του rack. Αυτό είναιδεντο ίδιο με την ψύξη πλήρους εμβάπτισης, όπου τα εξαρτήματα βυθίζονται σε ένα διηλεκτρικό ρευστό. Και οι δύο προσεγγίσεις υπάρχουν στην ευρύτερη αγορά, αλλά η διάκριση έχει μεγάλη σημασία όταν αξιολογείτε οποιονδήποτε συγκεκριμένο ισχυρισμό προϊόντος. Εάν συγκρίνετε οικογένειες ενοτήτων, βοηθάει να ξεκινήσετε από τα βασικά στοιχεία τουμονάδες πομποδέκτη υψηλής-ταχύτητας και τα οπτικά τους στοιχεία.
Γιατί τα συμπλέγματα AI ωθούν τα οπτικά μετά την ψύξη αέρα
Δύο τάσεις συγκρούονται. Οι ταχύτητες των μονάδων αυξάνονται και η ισχύς ανά{1}}μονάδα αυξάνεται μαζί τους. Οι εκτιμήσεις του κλάδου θέτουν τις μονάδες 800G σε περίπου 14–20W και τα οπτικά συστήματα πελάτη 1,6Τ σε περίπου 20–25W, με συνεκτικές και DCI παραλλαγές υψηλότερες. Ο παράγοντας μορφής OSFP επιλέχθηκε εν μέρει επειδή μπορεί να φιλοξενήσει μια ενσωματωμένη ψύκτρα για αυτόν τον φάκελο -, αλλά καθώς φτάνουν 200G-ανά-οπτική λωρίδας και οι μονάδες 3,2T, αυτός ο θερμικός προϋπολογισμός γίνεται όλο και πιο περιορισμένος.

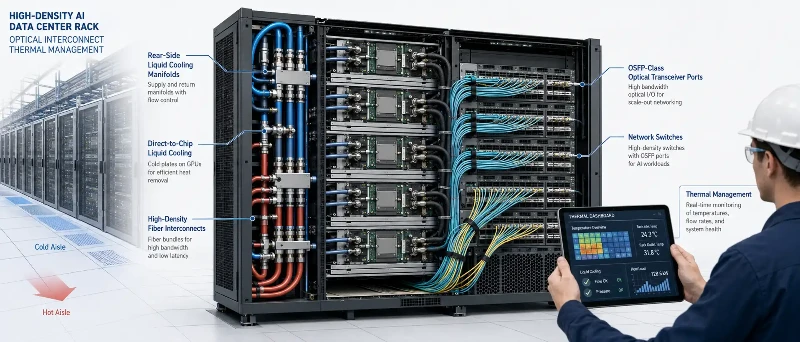

Ταυτόχρονα, η ισχύς του rack ανεβαίνει. Ένα ράφι GB300 NVL72 αντλεί ισχύ της τάξης των 120–140 kW και ψύχεται κυρίως με υγρό. Όταν το μεγαλύτερο μέρος του ράφι λειτουργεί με εξαιρετική πυκνότητα και η γύρω εγκατάσταση έχει σχεδιαστεί γύρω από βρόχους υγρού, τα εξαρτήματα που ψύχονται με αέρα-μπορεί να γίνουν το άβολο μέρος του σχεδιασμού και όχι του υπολογισμού. Αυτό είναι το πραγματικό κίνητρο πίσω από το ενδιαφέρον για τα υγρά-ψυκτικά οπτικά: όχι ότι τα οπτικά είναι ξαφνικά η μεγαλύτερη πηγή θερμότητας, αλλά ότιη ψύξη του αέρα γίνεται πιο δύσκολο να δικαιολογηθεί σε ένα κατά τα άλλα πλήρως υγρό-ψυγμένο, εξαιρετικά-πυκνό περιβάλλον. Για ομάδες που σχεδιάζουν με αυτή την πυκνότητα, αξίζει να σκεφτόμαστε την οπτική ως ένα στοιχείο μιας φόρμαςστρατηγική συνδεσιμότητας κέντρων δεδομένωνπαρά σε απομόνωση.

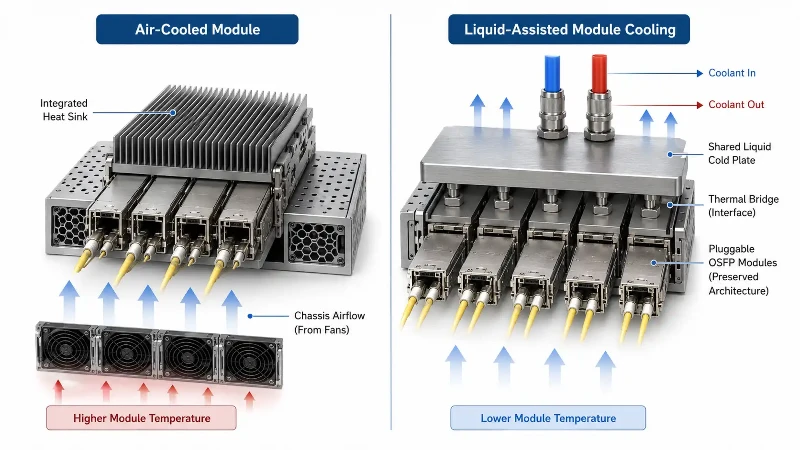

Αέρας-Ψύξη έναντι υγρού-Οπτικός πομποδέκτης ψύξης
Οι δύο προσεγγίσεις επιλύουν διαφορετικά προβλήματα και έχουν διαφορετικά-αντιαλλάγματα. Ο παρακάτω πίνακας συνοψίζει τις πρακτικές διαφορές ως έχουν σήμερα.
| Ιδιότης | Αέρας-ψύξη (σημερινός κανόνας) | Υγρόψυξη-(αναδύεται) |
|---|---|---|
| Διαδρομή ψύξης | Επιφανειακή ψύκτρα συν ροή αέρα πλαισίου | Ψυκτικό μέσο μεταφοράς ψυχρής πλάκας ή μικροκαναλιού (ή, ξεχωριστά, εμβάπτιση) |
| Λήξη | Τυπική σε όλες τις αναπτύξεις OSFP και QSFP-DD, συμπεριλαμβανομένων των τρεχόντων σχεδίων αναφοράς GB300 | Νωρίς; περιορισμένες αναπτύξεις· σε μεγάλο βαθμό από προμηθευτή-και όχι τυποποιημένη |
| Δυνατά σημεία | Ώριμη, ζεστή-ανταλλάξιμη, ευρεία διαλειτουργικότητα, χωρίς χειρισμό υγρών | Υψηλότερη απομάκρυνση θερμότητας, υποστηρίζει πιο πυκνά ράφια, χαμηλότερες θερμοκρασίες μονάδας, πιθανή εξοικονόμηση ενέργειας |
| Διαπραγματεύσεις- | Περιορίζεται σε πολύ υψηλή ισχύ ανά-μονάδα. περιορίζεται από τη ροή αέρα στο rack | Σφράγιση και συμβατότητα υγρών, μόλυνση συνδετήρων, πρόσθετη πολυπλοκότητα λειτουργικότητας, ανώριμα πρότυπα |
| Εξυπηρέτηση | Απλό βύσμα και αποσύνδεση | Απαιτεί διαχείριση γρήγορων-αποσυνδέσεων ή υγρών. αναπόδεικτη σε μεγάλη κλίμακα |
Η σωστή επιλογή εξαρτάται από την πυκνότητα ισχύος του rack, τον συντελεστή μορφής και το πόσο μέρος της εγκατάστασης έχει ήδη ψυχθεί με υγρό-. Για τις περισσότερες εφαρμογές που αποστέλλονται τώρα, οι αερόψυκτες πρίζες - συμπεριλαμβανομένων των μονάδων 800G και 1.6T OSFP - παραμένουν οι προεπιλογές. Μια πιο προσεκτική ματιά στοΣυντελεστής μορφής 800G OSFP και ο θερμικός σχεδιασμός τουδείχνει πόση μηχανική χρειάζεται ήδη για να διατηρήσει τις συμβατικές μονάδες εντός του αέρα-ψυγμένου φακέλου τους.
Πώς αυτό σχετίζεται με το GB300 NVL72 και τον οδικό χάρτη οπτικών της NVIDIA
Δύο δημόσια τεκμηριωμένα γεγονότα αξίζει να στηριχτούν πριν αποδεχτείτε οποιαδήποτε αφήγηση σχετικά με το "υγρό-ψυχμένα οπτικά είναι παντού".
Πρώτον, τοΤο GB300 NVL72 είναι ένα πλήρως υγρόψυκτο-σύστημα κλίμακας-- αλλά ο βρόχος υγρού στοχεύει τις GPU, τους Grace CPU, τους δίσκους NVSwitch και τους προσαρμογείς δικτύου ConnectX-8. Σεδημοσιευμένα σχέδια αναφοράς OEM, οι οπτικές μονάδες OSFP, τα στοιχεία αποθήκευσης και διανομής ενέργειας-είναιαερόψυξη-, με περίπου το 90% της θερμότητας του rack να συλλαμβάνεται από το υγρό και το υπόλοιπο από τον αέρα. Με άλλα λόγια, στην αρχιτεκτονική αναφοράς αποστολής, τα ίδια τα συνδεόμενα οπτικά δεν ψύχονται με υγρό-.
Δεύτερον, η αποκαλυπτόμενη στρατηγική της NVIDIA για τη μείωση της οπτικής ισχύος σε κλίμακα είναιco-συσκευασμένα οπτικά (CPO), όχι βυθιζόμενα-πρίζες με ψύξη. Στο GTC 2025 η εταιρείαανακοίνωσε τους διακόπτες Spectrum-X και Quantum-X Photonicsπου ενσωματώνουν φωτονική πυριτίου απευθείας με τον διακόπτη ASIC, αναφέροντας περίπου 3,5 φορές καλύτερη απόδοση ισχύος και 4 φορές λιγότερα λέιζερ από τους παραδοσιακούς συνδεόμενους πομποδέκτες. Ο ίδιος ο διακόπτης Quantum-X Photonics χρησιμοποιεί υγρή ψύξη για τη φωτονική του πυριτίου σε πακέτο-. Τα συνδεόμενα οπτικά δεν εξαφανίζονται σε αυτόν τον οδικό χάρτη - προμηθευτές, συμπεριλαμβανομένων των Innolight, Coherent, Eoptolink και Fabrinet, συνεχίζουν να τα υποστηρίζουν -, αλλά η κύρια εξοικονόμηση ενέργειας που επιδιώκει η NVIDIA προέρχεται από την CPO. Για το υπόβαθρο σχετικά με το γιατί η βιομηχανία μετακινεί τα οπτικά στη συσκευασία, αυτότεχνικός επεξηγητής σχετικά-συσκευασμένων οπτικώνείναι ένα χρήσιμο αστάρι και συνδυάζεται καλά με μια ευρύτερη άποψη τουφωτονική πυριτίου και την καλωδίωση από την οποία εξαρτάται.
Έτσι, η ακριβής εικόνα είναι πολυεπίπεδη: η υγρή ψύξη σε GB300 είναι πραγματική και κεντρική στο rack. Η CPO και η φωτονική πυριτίου είναι η δηλωμένη στρατηγική οπτικής ισχύος της NVIDIA. και "εμβάπτιση υγρού-ψύξης 3.2Τ μονάδων σύνδεσης που υιοθετήθηκαν σε όλα τα συμπλέγματα GB300" είναιδενκάτι που υποστηρίζει επί του παρόντος το δημόσιο αρχείο. Η διασύνδεση υψηλής-πυκνότητας εξακολουθεί να βασίζεται σε μεγάλο βαθμό σε συμβατικές δομημένες ίνες, όπως π.χ.Καλωδίωση MPO για κέντρα δεδομένων AI.
Τι είναι σωστό οι τολμηρές αξιώσεις;
Δεν είναι όλα λανθασμένα στο πλαίσιο του «breakthrough». Το πρόβλημα είναι ότι οι επιβεβαιωμένες τάσεις αναμειγνύονται με μη επαληθευμένες λεπτομέρειες. Εδώ είναι ένας πρακτικός διαχωρισμός.
Εύλογα υποστηρίζεται:
- Τα συμπλέγματα τεχνητής νοημοσύνης οδηγούν σε υψηλότερο εύρος ζώνης διασύνδεσης, ισχύ και θερμική πυκνότητα.
- Το GB300 NVL72 είναι ένα υγρόψυκτο-σύστημα κλίμακας με βάση-.
- Τα συσκευασμένα οπτικά και φωτονικά πυριτίου είναι μια σημαντική κατεύθυνση της NVIDIA για δικτύωση τεχνητής νοημοσύνης.
- Τα οπτικά πρίζα με υγρή-ψύξη (σχέδια κρύας-πλάκας ή μικροκαναλιών) είναι μια γνήσια αναδυόμενη κατεύθυνση Ε&Α και πρώιμης-προϊόντος.
Αξιώσεις που χρειάζονται μια επώνυμη, επαληθεύσιμη πηγή προτού βασιστείτε σε αυτές:
- Ότι τα οπτικά είναι "το μεγαλύτερο θερμικό στενό" στα rack GB300, μπροστά από τις GPU.
- Συγκεκριμένοι αριθμοί, όπως θερμοκρασία θήκης μονάδας 85 μοιρών, 38 W ανά μονάδα, "30% του χώρου rack" ή "20% της ισχύος του συμπλέγματος".
- Ότι συγκεκριμένοι προμηθευτές έχουν-μαζική παραγωγή υγρού εμβάπτισης-ψυκτικές μονάδες 3,2 T με δυνατότητα σύνδεσης που έχουν υιοθετηθεί σε όλα τα συμπλέγματα Q3 2026 GB300.
- Ονομασμένα αποτελέσματα ανάπτυξης πελατών και αριθμοί αποτελεσμάτων, όπως κέρδος 22%-εκπαίδευσης ή 20% υψηλότερη πυκνότητα GPU.
- Η πρόβλεψη ότι το 80% των νέων οπτικών μονάδων συμπλέγματος AI-θα είναι υγρής-ψύξης έως το 2027.
Εάν τα ζυγίζετε για προμήθεια ή προγραμματισμό χωρητικότητας, ζητήστε την κύρια πηγή: σχέδιο αναφοράς OEM, έγγραφο MSA ή πρότυπα, φύλλο δεδομένων προμηθευτή με δηλωμένες συνθήκες ή μέτρηση με καθορισμένη ρύθμιση δοκιμής (τύπος μονάδας, ισχύς, θερμοκρασία ροής αέρα ή ψυκτικού υγρού, πυκνότητα θύρας). Ένα βοηθητικό πλαίσιο για αυτό το είδος διαλογής χωρίζειτι αποστέλλεται σήμερα από ό,τι υπάρχει ακόμα στον οδικό χάρτη της οπτικής μονάδας-.
Future Outlook: 1.6T, 3.2T, CPO και Silicon Photonics
Η κατεύθυνση του ταξιδιού είναι ξεκάθαρη ακόμα και όπου οι ακριβείς ημερομηνίες δεν είναι. 1.6Τα οπτικά - σε μεγάλο βαθμό στο OSFP-Ο παράγοντας μορφής XD - ανεβαίνει, ο 3,2 Τ είναι στον οδικό χάρτη για αργότερα αυτή τη δεκαετία και οι τιμές ανά{5}}λωρίδα κινούνται στα 200G και πέρα. Κάθε βήμα αυξάνει την ισχύ ανά{8}}μονάδας, γι' αυτό η βιομηχανία ακολουθεί πολλές διαδρομές ταυτόχρονα: DSP χαμηλότερης ισχύος σε κόμβους 3 nm και 2 nm, γραμμική-οδήγηση και γραμμική συνδεόμενη οπτική, συν{13}}συσκευασμένα οπτικά και βελτιωμένα θερμικά σχέδια ψύξης.
Αυτά τα μονοπάτια είναι συμπληρωματικά και όχι αλληλοαποκλειόμενα. Το ποιο θα κυριαρχήσει σε μια δεδομένη ανάπτυξη θα εξαρτηθεί από την εμβέλεια, την πυκνότητα, τη δυνατότητα συντήρησης και το κόστος - και όχι από μια μοναδική "ανακάλυψη". Τα οπτικά με υγρή-ψύξη μπορεί κάλλιστα να κερδίσουν μια θέση στα πιο πυκνά rack, αλλά ως ένα εργαλείο ανάμεσα σε πολλά, που αναπτύσσονται εκεί όπου τα μαθηματικά θερμικής και πυκνότητας το απαιτούν πραγματικά.
FAQ
Διατίθενται στο εμπόριο υγρόψυκτες οπτικές μονάδες-;
Υγρόψυκτα-βυσματώσιμα οπτικά - τυπικά κρύα-σχέδια πλακών ή μικροκαναλιών σε έναν παράγοντα μορφής OSFP-κλάσης - υπάρχουν και παρουσιάζονται, αλλά είναι πρώιμα και δεν είναι η κύρια επιλογή. Τα περισσότερα υφάσματα τεχνητής νοημοσύνης για αποστολή εξακολουθούν να χρησιμοποιούν αερόψυκτα 800G και 1,6T.
Απαιτούν τα συμπλέγματα GB300 οπτικά υγρά-ψυκτικά;
Όχι. Το ράφι GB300 NVL72 ψύχεται με υγρό-συνολικά, αλλά δημοσιευμένα σχέδια αναφοράς δροσίζουν τις οπτικές μονάδες OSFP με αέρα και όχι με υγρό. Οι GPU, οι CPU, ο NVSwitch και οι NIC είναι τα υγράψυκτα μέρη.
Ποια είναι η διαφορά μεταξύ συνδεόμενων οπτικών και CPO;
Ένας συνδεόμενος πομποδέκτης είναι μια ξεχωριστή μονάδα που-εναλλάσσεται με δυνατότητα εναλλαγής που εισάγετε σε διακόπτη ή θύρα NIC. Τα συσκευασμένα οπτικά συστήματα συν-ενσωματώνουν τον οπτικό κινητήρα στο ίδιο πακέτο με το τσιπ διακόπτη, συντομεύοντας την ηλεκτρική διαδρομή για τη μείωση της ισχύος και του λανθάνοντος χρόνου - με κόστος τη δυνατότητα συντήρησης και με διαφορετική (συχνά υγρή-υποβοηθούμενη) ψύξη.
Γιατί οι οπτικές μονάδες υπερθερμαίνονται σε συμπλέγματα AI;
Οι υψηλότεροι ρυθμοί δεδομένων απαιτούν περισσότερη επεξεργασία σήματος στο DSP, τα προγράμματα οδήγησης και τα TIA, η οποία αυξάνεται ανά-ισχύ της μονάδας. Συσκευάστε πολλές μονάδες υψηλής ισχύος-σε ένα πυκνό, υψηλής-ράφι ισχύος και το τοπικό θερμικό φορτίο μπορεί να ξεπεράσει αυτό που χειρίζεται άνετα η ψύξη αέρα.
Η ψύξη με εμβάπτιση είναι ίδια με μια-υγρόψυκτη οπτική μονάδα;
Όχι απαραίτητα. Η εμβάπτιση βυθίζει εξαρτήματα σε ένα διηλεκτρικό ρευστό, ενώ τα περισσότερα σχέδια "υγρής-ψυκτικής οπτικής μονάδας" που συζητούνται σήμερα χρησιμοποιούν ψυχρή πλάκα ή μικροκανάλι μεταφοράς ψυκτικού. Είναι διαφορετικές προσεγγίσεις με διαφορετικές εκτιμήσεις αξιοπιστίας, στεγανοποίησης και λειτουργικότητας.
Βασικά Takeaways
- Η θερμική διαχείριση των οπτικών διασυνδέσεων γίνεται ένας πραγματικός περιορισμός σχεδιασμού σε πυκνές, υγρές-ψύκτες ραφιών AI.
- Τα οπτικά πρίζα με υγρή ψύξη-είναι μια αναδυόμενη επιλογή - ως επί το πλείστον ψυχρή-πλάκας ή μικροκανάλι αντί για εμβάπτιση - και δεν είναι ακόμα mainstream.
- Το GB300 NVL72 ψύχεται με υγρό-, αλλά οι οπτικές μονάδες OSFP του ψύχονται με αέρα- σε σχέδια αναφοράς.
- Η αποκαλυπτόμενη στρατηγική ισχύος της NVIDIA για την οπτική είναι η φωτονική από κοινού-συσκευασμένου πυριτίου.
- Αντιμετωπίστε συγκεκριμένα στοιχεία και ισχυρισμούς "που έχουν ήδη αναπτυχθεί παντού" με προσοχή μέχρι να τα υποστηρίξει μια κύρια πηγή.
