Εικόνα 8 καλώδιο ινών

Εισαγωγή προϊόντος

Το καλώδιο διαθέτει ένα "σχήμα -8}" προφίλ διατομής, που περιλαμβάνει τρία διαφορετικά εξαρτήματα: το κύριο σώμα, το λαιμό της ανάρτησης και την ενίσχυση.

Κύριο σώμα: Ο πυρήνας υιοθετεί μια κεντρική δομή χαλαρού σωλήνα. Ένας ευθεία ευθυγραμμισμένος χαλαρός σωλήνας, γεμάτος με οπτικές ίνες και θιξοτροπική ένωση πλήρωσης, χρησιμεύει ως πυρήνας οπτικών ινών.

Στρώματα ενίσχυσης:

Μια ταινία από υαλοβάμβακα είναι διαχρονικά τυλιγμένη γύρω από τον πυρήνα ως δευτερεύουσα ενίσχυση.

Μια εξωτερική θήκη ΡΕ εξορίζεται πάνω από την ταινία από υαλοβάμβακα για μηχανική και περιβαλλοντική προστασία.

Ο λαιμός ανάρτησης **: Μια μη μεταλλική ράβδος ενίσχυσης υψηλής αντοχής (FRP, πλαστικό ενισχυμένο με ίνες) είναι κατακόρυφα συν-τοποθετημένη με το κύριο σώμα. Αυτή η ράβδος FRP λειτουργεί ως το κύριο στοιχείο που φέρει φορτίο, επιτρέποντας στο καλώδιο να είναι αυτοσυντηρούμενη για εναέριες εγκαταστάσεις.

1- Μέλος δύναμης

2- ιστός

3- οπτική ίνα

4- Ένωση πλήρωσης σωλήνων

5- χαλαρός σωλήνας

6- Βοηθητικός ενισχυτής

7- εξωτερική θήκη

8- εξωτερική θήκη

1

Μπορεί να δανειστεί την πορεία του δρόμου και να αφαιρέσει την εγκατάσταση του χαλύβδινου κλώνου. Σε σύγκριση με το παραδοσιακό καλώδιο οπτικών ινών που δεν υποστηρίζει τον εαυτό του, το συνολικό κόστος μπορεί να μειωθεί κατά περισσότερο από 50%

2

Όλες οι μεσαίες μη μεταλλικές δομές, για να αποτρέψουν την ισχυρή ηλεκτρική διάβρωση και τη διείσδυση του φυσικού περιβάλλοντος, την απόδοση υψηλής ασφάλειας

3

Υποστηρίζει αυτοσυντηρούμενη από την απόσταση αρχείων 100 μέτρων, με υψηλή απόδοση κατασκευής

4

Μικρό μέγεθος δομής, ελαφρύ βάρος, βολική κατασκευή

Το οπτικό καλώδιο διαθέτει ένα σχήμα -8 διατομεακό προφίλ και περιλαμβάνει τρία ξεχωριστά εξαρτήματα: το κύριο σώμα, το τμήμα αγγελιοφόρων και το μέλος ενίσχυσης.

Ο πυρήνας του καλωδίου στο κύριο σώμα υιοθετεί μια χαλαρή δομή λανθάνουσας σωλήνας. Με επίκεντρο γύρω από ένα μη μεταλλικό μέλος αντοχής (FRP), πολλαπλοί σωλήνες PBT είναι λανθάνοντες συγκεντρωτικά. Κάθε σωλήνας περιέχει οπτικές ίνες που βυθίζονται σε πηκτή για προστασία. Ολόκληρο το συγκρότημα πυρήνα είναι ενθυλακωμένο με ένωση που εμποδίζει το νερό και περιπλανιέται με εξωθημένο εξωτερικό σακάκι PE (πολυαιθυλενίου).

Συγκεκριμένα, ένα μέλος ενίσχυσης χάλυβα υψηλής αντοχής τρέχει κατακόρυφα παράλληλα με το κύριο σώμα μέσα στο τμήμα αγγελιοφόρων. Αυτός ο σχεδιασμός διπλού συστατικού παρέχει μηχανική υποστήριξη για εναέρια εγκατάσταση, επιτρέποντας στο καλώδιο να διατηρεί τη δομική ακεραιότητα ενώ αναστέλλεται μεταξύ πόλων ή πύργων. Το καλώδιο χρησιμοποιεί μια καθυστέρηση (πλήρως μη μεταλλικού σχεδιασμού), παρέχοντας εγγενή ανοσία σε παρεμβολές γραμμής ηλεκτρικής ενέργειας και επαγόμενες από κεραυνούς. Αυτός ο διηλεκτρικός σχεδιασμός εξασφαλίζει αξιόπιστες επιδόσεις σε διαδρόμους υψηλής τάσης (έως 500kv γραμμές μετάδοσης) και σε περιβάλλοντα επιρρεπής σε αστραπή ενώ διατηρεί την ακεραιότητα του σήματος μέσω της ανώτερης αντοχής.

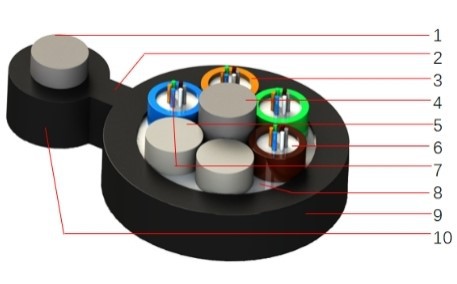

1- Μέλος δύναμης

2- ιστός

3- χαλαρός σωλήνας

4- Μέλος δύναμης

5- ράβδος πλήρωσης

6- Ένωση πλήρωσης σωλήνων

7- οπτική ίνα

8- ένωση πλήρωσης καλωδίων

9- εξωτερική θήκη

10- εξωτερική θήκη

1

Μπορεί να δανειστεί την πορεία του δρόμου και να αφαιρέσει την εγκατάσταση του χαλύβδινου κλώνου. Σε σύγκριση με το παραδοσιακό καλώδιο οπτικών ινών που δεν υποστηρίζει τον εαυτό του, το συνολικό κόστος μπορεί να μειωθεί κατά περισσότερο από 50%

2

Όλες οι μεσαίες μη μεταλλικές δομές, για να αποτρέψουν την ισχυρή ηλεκτρική διάβρωση και τη διείσδυση του φυσικού περιβάλλοντος, την απόδοση υψηλής ασφάλειας

3

Υποστηρίζει αυτοσυντηρούμενη από την απόσταση αρχείων 100 μέτρων, με υψηλή απόδοση κατασκευής

4

Χαλαρά στρώμα στρώματος στρώμα, η δομή του πυρήνα του καλωδίου είναι πιο σταθερή, με καλύτερη απόδοση υψηλής και χαμηλής θερμοκρασίας
