Περιγραφή

Τεχνικές παράμετροι

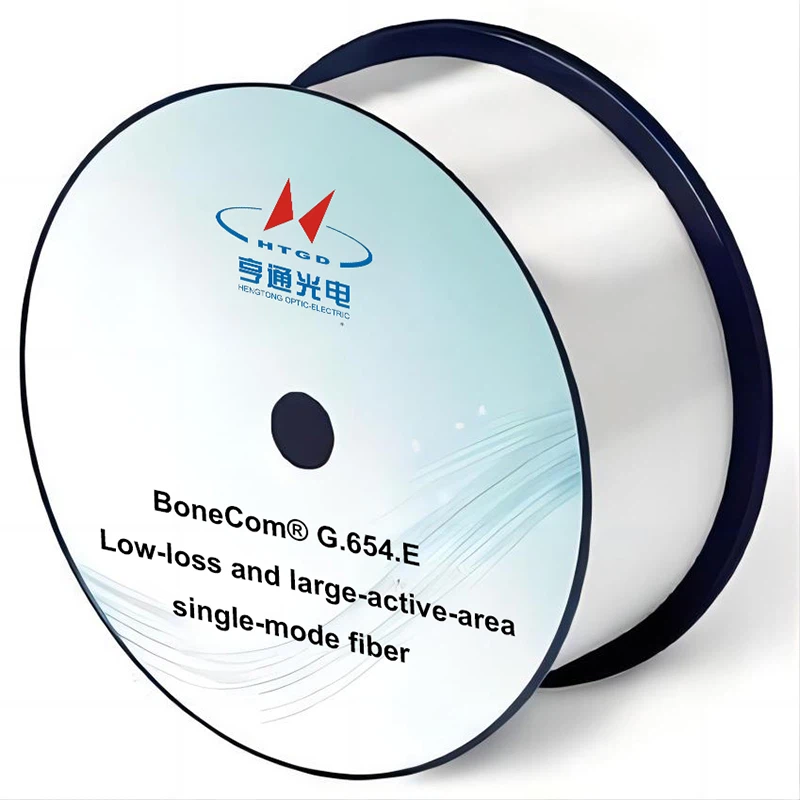

BoneCom® ίνα μονής λειτουργίας χαμηλής απώλειας και μεγάλης ενεργού περιοχής G.654.E

Απόδοση προϊόντος

Διατίθενται εξαιρετικά χαμηλή απώλεια μετάδοσης, χαμηλή απώλεια και εξαιρετικά χαμηλή απώλεια.

Optimized macro bending loss, Ø60mm*100 turns@1550nm Less than or equal to 0.1 dB

Μειώστε το κόστος O&M δικτύου.

Σενάρια εφαρμογής

Συστήματα επικοινωνίας υψηλής ταχύτητας B100G και 400G.

Μεγάλης διάρκειας, υψηλής ταχύτητας, πυκνό δίκτυο WDM.

Κιβώτιο ταχυτήτων κορμού εξαιρετικά μεγάλων αποστάσεων και εξαιρετικά μεγάλης χωρητικότητας.

Προσδιορισμός προϊόντος

Χαρακτηριστικά		Συνθήκες	Μονάδες	Καθορισμένες τιμές
Οπτικά Χαρακτηριστικά
Απόσβεση	χαμηλή απώλεια	1550 nm	dB/km	Μικρότερο ή ίσο με 0.170
	χαμηλή απώλεια	1625 nm	dB/km	Μικρότερο ή ίσο με 0.200
	εξαιρετικά χαμηλή απώλεια	1550 nm	dB/km	Μικρότερο ή ίσο με 0.160
	εξαιρετικά χαμηλή απώλεια	1625 nm	dB/km	Μικρότερο ή ίσο με 0.185
Μήκος κύματος μηδενικής διασποράς (λ₀)		-	nm	Μικρότερο ή ίσο με 1300
Διασπορά		1550 nm	ps/nm·km	17-23
Κλίση διασποράς		1550 nm	ps/nm²·χλμ	0.050-0.070
PMD			ps/√km	Μικρότερο ή ίσο με 0.2
Μήκος κύματος αποκοπής καλωδίου (λ㏄)			nm	Μικρότερο ή ίσο με 1530
1550nm MFD		Η αποτελεσματική περιοχή είναι 130 μm²	μm	12.5±0.5
Ασυνέχεια εξασθένησης		1550 nm	dB	Μικρότερο ή ίσο με 0.05
Εξασθένιση της διαφοράς αμφίδρομου άκρου		1550 nm	dB/km	Μικρότερο ή ίσο με 0.04
Εξασθένιση της διαφοράς αμφίδρομου άκρου		1625 nm	dB/km	Μικρότερο ή ίσο με 0.04
Γεωμετρικά Χαρακτηριστικά
Διάμετρος επένδυσης			μm	125±1.0
Μη κυκλικότητα επένδυσης			%	Μικρότερο ή ίσο με 1.0
Σφάλμα ομόκεντρης επένδυσης πυρήνα			μm	Μικρότερο ή ίσο με 0.6
Διάμετρος επίστρωσης			μm	245±10
Σφάλμα ομοκεντρικότητας επίστρωσης-επένδυσης			μm	Μικρότερο ή ίσο με 12
Μπούκλα (Ακτίνα)			m	Μεγαλύτερο ή ίσο με 4
Περιβαλλοντικά Χαρακτηριστικά 1550nm &1625nm
Εξασθένιση που προκαλείται από την εξάρτηση από τη θερμοκρασία		-60 βαθμός έως +85 βαθμός	dB/km	Μικρότερο ή ίσο με 0.05
Εξασθένιση που προκαλείται από εξάρτηση από υγρή θερμότητα		85 βαθμούς και 85% RH, για 30 ημέρες	dB/km	Μικρότερο ή ίσο με 0.05
Εξασθένιση που προκαλείται από την εξάρτηση από το νερό		23 βαθμούς, για 30 ημέρες	dB/km	Μικρότερο ή ίσο με 0.05
Εξασθένιση που προκαλείται από ξηρή θερμότητα		85 μοίρες, για 30 ημέρες	dB/km	Μικρότερο ή ίσο με 0.05
Μηχανικές ιδιότητες
Έλεγχος έντασης *		-	GPa	0.69
Έλεγχος έντασης *		-	kpsi	100
Coating Strip Force		μέγιστη δύναμη	N	1.3-8.9
Coating Strip Force		τυπική μέση δύναμη	N	1.0-5.0
Αντοχή εφελκυσμού		Πιθανότητα Weber 50%	GPa	Μεγαλύτερο ή ίσο με 4.00
Αντοχή εφελκυσμού		Πιθανότητα Weber 15%	GPa	Μεγαλύτερο ή ίσο με 3,20
Παράμετρος δυναμικής κόπωσης (n_d)		-	-	Μεγαλύτερο ή ίσο με 20
Μακρο-κάμψη Επαγόμενη εξασθένηση
Ø60mm×100t		1550 nm	dB	Μικρότερο ή ίσο με 0.1
Ø60mm×100t		1625 nm	dB	Μικρότερο ή ίσο με 0.1
*Διατίθενται προϊόντα υψηλότερης τάσης διαλογής.
