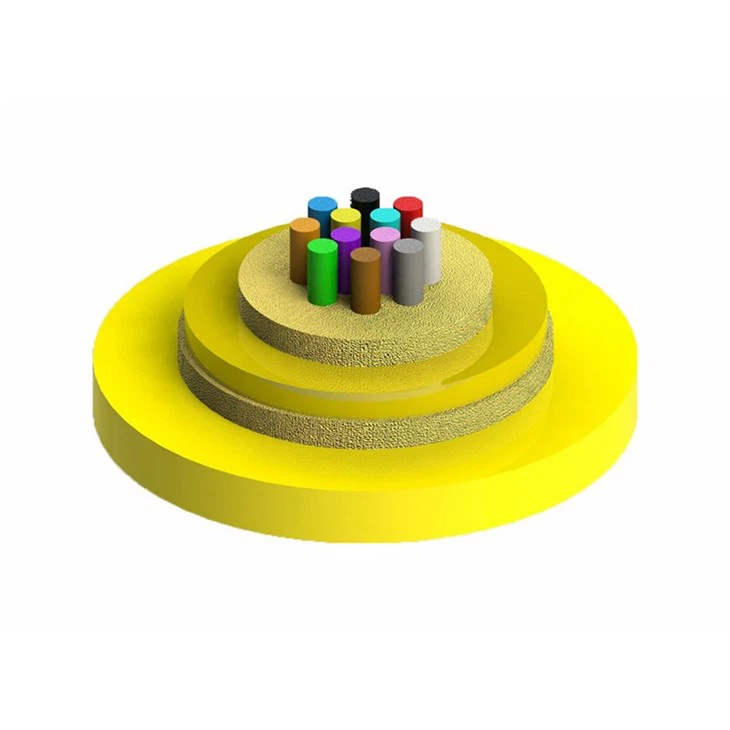

Πότε να χρησιμοποιήσετε το διάγραμμα αρχιτεκτονικής fttx;
Τρεις μήνες μετά τον σχεδιασμό μιας ανάπτυξης οπτικών ινών 4,2 εκατομμυρίων δολαρίων, ένας περιφερειακός ISP ανακάλυψε ότι η ομάδα του εργαζόταν βάσει ασυμβίβαστων υποθέσεων. Η μηχανική οραματίστηκε την αρχιτεκτονική PON. Χρηματοδότηση υπολογισμένου κόστους για σημείο-σε-πόντο. Λειτουργίες προετοιμασμένες για το FTTC όταν η ηγεσία σήμαινε FTTH. Το αποτέλεσμα; Έξι εβδομάδες χαμένες και 180.000 $ σε επανεπεξεργασία-όλα μπορούν να αποφευχθούν με το σωστό διάγραμμα αρχιτεκτονικής FTTx την κατάλληλη στιγμή.
Αυτό δεν είναι σπάνιο. Η αβεβαιότητα στα πρότυπα ζήτησης και η πολυπλοκότητα στον συντονισμό διαφορετικών ενδιαφερομένων παραμένουν επίμονες προκλήσεις στον σχεδιασμό FTTx. Αλλά εδώ είναι αυτό που λείπει στους περισσότερους: το ερώτημα δεν είναι αν χρειάζεστε διαγράμματα αρχιτεκτονικής FTTx. Τουότανκάθε τύπος γίνεται ουσιαστικός, και γιαποιόν.
Το κρυφό κόστος των λαθών χρονισμού του διαγράμματος
Πριν χαρτογραφήσουμε το πλαίσιο απόφασης, κατανοήστε το: η ανάπτυξη FTTx απαιτεί σχολαστικό σχεδιασμό σε όλες τις φάσεις του κύκλου ζωής, με επιθετικά χρονοδιαγράμματα για τη σύνδεση και την εγκατάσταση splitter που απαιτούν προσοχή στη λεπτομέρεια. Ο κακός χρονισμός του διαγράμματος δημιουργεί τρία ακριβά προβλήματα:
Πολύ νωρίς: Οι ομάδες σπαταλούν ώρες τελειοποιώντας λεπτομέρειες τοπολογίας δικτύου πριν επιβεβαιώσουν τη βιωσιμότητα του προϋπολογισμού ή τις ρυθμιστικές εγκρίσεις. Έχω δει τμήματα μηχανικών να ξοδεύουν τρεις εβδομάδες μοντελοποιώντας την τοποθέτηση splitter για έργα που πέθαναν στην αδειοδότηση.
Πολύ αργά: Οι κρίσιμοι ενδιαφερόμενοι εργάζονται από νοητικά μοντέλα που αποκλίνουν καταστροφικά. Μέχρι τη στιγμή που κάποιος δημιουργεί ένα ενοποιητικό διάγραμμα, οι εργολάβοι έχουν παραγγείλει λάθος εξοπλισμό, η χάραξη ακολουθεί τη λανθασμένη διαδρομή και οι παραγγελίες αλλαγής πολλαπλασιάζονται.
Λάθος τύπος: Ένα λογικό διάγραμμα υψηλού-επιπέδου μπερδεύει τους τεχνικούς. Μια λεπτομερής φυσική διάταξη βαράει στελέχη που χρειάζονται σαφήνεια ROI. Το διάγραμμα υπάρχει αλλά δεν εξυπηρετεί κανέναν καλά.
Ο αποτελεσματικός σχεδιασμός, ο σχεδιασμός, η κατασκευή και η λειτουργία δικτύων FTTx παρουσιάζει μοναδικές προκλήσεις σε κάθε στάδιο, με την πρόβλεψη ζήτησης και τη βελτιστοποίηση κόστους που απαιτούν προσεκτική εξέταση από την αρχή.
Ο πίνακας απόφασης του διαγράμματος FTTx
Σκεφτείτε το έργο σας FTTx ως ένα παιχνίδι τεσσάρων-πράξεων. Κάθε πράξη απαιτεί συγκεκριμένα διαγράμματα που απαντούν σε διαφορετικές ερωτήσεις. Χρησιμοποιήστε λάθος διάγραμμα σε λάθος πράξη και το κοινό σας-είτε είναι ο οικονομικός διευθυντής, το γραφείο αδειοδότησης ή το συνεργείο εγκατάστασης-δεν μπορεί να παρακολουθήσει την πλοκή.
Πράξη 1: Σκοπιμότητα και Σχεδιασμός (Εβδομάδες 1-6)
Έναυσμα απόφασης: Ο οργανισμός σας δεσμεύεται να διερευνήσει την ανάπτυξη οπτικών ινών, αλλά δεν έχει εξασφαλίσει χρηματοδότηση ή άδειες.
Απαιτούνται διαγράμματα:
Διάγραμμα τοπολογίας υψηλού-επιπέδου
Σκοπός: Επικοινωνήστε "τι" όχι "πώς"
Ακροατήριο: Στελέχη, επενδυτές, δημοτικοί υπάλληλοι
Βασικά στοιχεία: Τοποθεσία παρόχου υπηρεσιών, περιοχές εξυπηρέτησης στόχου (σκιασμένες περιοχές), κατά προσέγγιση διαδρομές ινών (μονές γραμμές), τύπος τερματισμού (FTTH/FTTB/FTTC/FTTN)
Τι να αποκλείσει: Ειδικά μοντέλα εξοπλισμού, λεπτομερής δρομολόγηση, σημεία σύνδεσης
Αυτό το διάγραμμα απαντά σε μια ερώτηση: "Ποια γεωγραφία καλύπτει αυτό το δίκτυο και πού καταλήγει η οπτική ίνα;"
Όταν ένα μέλος του δημοτικού συμβουλίου ρωτά "Θα φτάσει αυτό στο βιομηχανικό πάρκο;", δείχνετε το διάγραμμα υψηλού-επιπέδου σας. Όταν σας ρωτούν «Πόσα περιβλήματα συναρμογής;», βρίσκεστε σε λάθος διάγραμμα.
Πριν από την καθιέρωση λεπτομερούς σχεδιασμού δικτύου, οι προκαταρκτικές εκτιμήσεις περιλαμβάνουν την ποσότητα και τη θέση των χρηστών, τη διανομή ινών και τα σημεία πρόσβασης και αρχιτεκτονικά στοιχεία όπως οι τεχνολογίες PON.
Διάγραμμα σύγκρισης κόστους
Σκοπός: Δικαιολογήστε την επιλογή αρχιτεκτονικής με οικονομική σαφήνεια
Ακροατήριο: Οικονομικές ομάδες, μέλη Δ.Σ
Βασικά στοιχεία: Σύγκριση CAPEX μεταξύ των αρχιτεκτονικών επιλογών, προβολές OPEX (5 έτη), επισήμανση βασικών οδηγών κόστους, τεκμηριωμένες υποθέσεις
Οι στόχοι σχεδιασμού δικτύου περιλαμβάνουν τη μείωση του εγκατεστημένου κόστους, την αύξηση της ταχύτητας κατασκευής και την αύξηση της απόδοσης επένδυσης (ROI) με τη σωστή στόχευση τμημάτων δικτύου. Το διάγραμμα κόστους σας πρέπει να δείχνει γιατί το συνολικό κόστος 900$/οικία του PON ξεπερνά τα 1.400$/οικία του ενεργού Ethernet για τις συγκεκριμένες προβλέψεις πυκνότητας και ανάπτυξης.
Όταν τα διαγράμματα της Πράξης 1 αποτυγχάνουν: Συμβουλεύτηκα για ένα κοτέτσι ινών που παρέλειψε τα διαγράμματα κόστους κατά τη σκοπιμότητα. Η αίτησή τους για επιχορήγηση ζήτησε 6 εκατομμύρια δολάρια για "ανάπτυξη ινών" χωρίς αιτιολόγηση αρχιτεκτονικής. Αρνήθηκε. Μετά τη δημιουργία μοντέλων συγκριτικού κόστους που δείχνουν ότι το PON εξοικονόμησε 2,1 εκατομμύρια $ σε σχέση με το αρχικό σχέδιο από-προς-πόντο, η αναθεωρημένη αίτησή τους 3,9 εκατομμύρια $ πέτυχε.
Πράξη 2: Λεπτομερής Σχεδιασμός (Εβδομάδες 7-16)
Έναυσμα απόφασης: Εξασφαλίστηκε η χρηματοδότηση, οι άδειες σε εξέλιξη, η μηχανική ξεκινά.
Τώρα η ακρίβεια έχει σημασία. Οι σχεδιαστές πρέπει να λαμβάνουν δομικές αποφάσεις σχετικά με τις τοποθεσίες κεντρικών γραφείων, τα σημεία συγκέντρωσης ινών, την τοποθέτηση κόμβων και τις διαδρομές καλωδίων, διασφαλίζοντας ταυτόχρονα ότι τουλάχιστον μία ίνα φτάνει σε κάθε χώρο μέσω επικυρωμένων ενδιάμεσων διαδρομών.
Διάγραμμα Λογικής Αρχιτεκτονικής
Σκοπός: Ορισμός ροής σήματος και ιεραρχίας δικτύου
Ακροατήριο: Αρχιτέκτονες δικτύου, πωλητές εξοπλισμού
Βασικά στοιχεία: OLT θέση και αριθμός θυρών, αναλογίες διαχωριστή και επίπεδα καταρράκτη, κατανομή μήκους κύματος, υπολογισμοί προϋπολογισμού ισχύος, προδιαγραφές εξοπλισμού
Δεν πρόκειται πλέον για φυσική γεωγραφία. Αφορά τον τρόπο με τον οποίο τα σήματα διαχωρίζονται, συνδυάζονται και δρομολογούνται. Το λογικό σας διάγραμμα δείχνει ότι το σήμα 2,5 Gbps κατάντη που εξέρχεται από τη Θύρα OLT 12 χτυπά έναν διαχωριστή 1:4 (η τοποθεσία δεν έχει σχέση), στη συνέχεια τροφοδοτεί τέσσερις διαχωριστές 1:8, εξυπηρετώντας τελικά τριάντα-δύο ONT με 78 Mbps το καθένα υπό πλήρες φορτίο.
Διάγραμμα φυσικής διάταξης
Σκοπός: Καθοδηγήστε την πραγματική κατασκευή
Ακροατήριο: Υπεύθυνοι κατασκευών, συνεργεία πεδίου, ομάδες GIS
Βασικά στοιχεία: Συντεταγμένες GPS για όλους τους κόμβους, θέσεις σημείων σύνδεσης με τύπους κλεισίματος, χαρακτηριστικά διαδρομής καλωδίου (εναέρια/υπόγεια/αγωγός), μετρήσεις ινών ανά τμήμα, υπάρχουσα υποδομή (πόλοι, αγωγός)
Ο σχεδιασμός απόρριψης δικτύου απαιτεί απαιτήσεις ισχύος σήματος για κάθε συσκευή, θέσεις σύνδεσης, μήκη καλωδίων, χάρτες αγωγών με διαθέσιμο χώρο, διαδρομές κατασκευής και εγκρίσεις από ρυθμιστικές αρχές.
Το φυσικό σας διάγραμμα πρέπει να απαντά: "Πού ακριβώς σκάβουμε την Τρίτη;" Όχι "Κάπου κατά μήκος της κεντρικής οδού"-αλλά "Τάφρο από τον πόλο #4427 (41,7234 μοίρες Β, 74,2012 μοίρες Δ) νότια 340 πόδια έως το ερμάριο C-14, αποφεύγοντας τη σήμανση γραμμής αερίου ανά έρευνα με ημερομηνία 12 Μαρτίου."
Διάγραμμα στρατηγικής τοποθέτησης διαχωριστή
Εδώ γίνονται πραγματικές οι επιλογές αρχιτεκτονικής. Η αρχιτεκτονική PON προσφέρει τέσσερις στρατηγικές τοποθέτησης splitter: διαχωρισμός κεντρικού γραφείου (μεγιστοποιεί τη χρήση OLT, χρησιμοποιείται σε πυκνές αστικές εγκαταστάσεις), διαχωρισμό ντουλαπιών (μοιάζει με χάλκινα δίκτυα, πιο συνηθισμένο στις ΗΠΑ), κατανεμημένο διαχωρισμό (μειώνει το μέγεθος του καλωδίου, τυπικό διάλειμμα{3}}ακόμα και σε 20-25% ιδανικά διαχωρισμούς και ταχύτητα διαχωρισμού c. για αγροτικές αποσπάσεις).
Κάθε στρατηγική αλλάζει το κόστος υλικού, τις απαιτήσεις εργασίας και τη μελλοντική σας ευελιξία. Το διάγραμμά σας πρέπει να δείχνει ποια προσέγγιση επιλέξατε και γιατί. Διάσπαση υπουργικού συμβουλίου για την προαστιακή σας ανάπτυξη; Εμφανίστε την κεντρική τοποθεσία του ντουλαπιού που εξυπηρετεί 128 σπίτια μέσω διαχωριστών 1:32, με μείωση του τροφοδότη από 128 κλώνους σε 4 κλώνους.
Πράξη 2 έλεγχος πραγματικότητας: Για δίκτυα PON, η τυπική τοπολογία είναι από σημείο-προς-πολλαπλά σημεία "αστέρι" όπου οι ίνες εκτείνονται από το OLT, χωρίζονται και μετά συνεχίζουν σε μεμονωμένα ONT, με την τοποθέτηση διαχωριστή (κεντρική έναντι κατανεμημένης) να αποτελεί βασική επιλογή σχεδιασμού. Τα διαγράμματά σας κλειδώνουν σε αυτήν την επιλογή. Αλλάζετε γνώμη μετά την παραγγελία εξοπλισμού; Ακριβός. Μετά την τάφρο; Καταστροφικός.
Πράξη 3: Κατασκευή και ανάπτυξη (Εβδομάδες 17-40)
Έναυσμα απόφασης: Το έδαφος διακόπτεται, η ίνα μπαίνει, οι συνδέσεις συμβαίνουν.
Παρόλο που τα περισσότερα εξαρτήματα έχουν δοκιμαστεί στο εργοστάσιο-, η επαλήθευση των ματιών και των τερματισμών στο πεδίο παραμένει ένα από τα πιο κρίσιμα στοιχεία, καθώς η εσφαλμένη συναρμογή, οι μολυσμένοι σύνδεσμοι ή οι μικροκάμψεις μπορούν να οδηγήσουν σε οπτική απώλεια και μειωμένη ποιότητα υπηρεσιών.
Ως-Έγγραφη τεκμηρίωση
Σκοπός: Καταγράψτε τι πραγματικά συνέβη (όχι αυτό που σχεδιάσατε)
Ακροατήριο: Λειτουργίες, συντήρηση, μελλοντικές ομάδες επέκτασης
Βασικά στοιχεία: Πραγματικές θέσεις σύνδεσης (συχνά διαφέρουν από το σχέδιο), μετρημένα μήκη καλωδίων, αποτελέσματα δοκιμών σε κάθε σημείο, επεξηγήσεις απόκλισης, σφραγίδες ημερομηνίας
Αυτό είναι το πράγμα που κανείς δεν σας λέει: τα σχεδιαστικά σας διαγράμματα γίνονται ιστορική φαντασία τη στιγμή που ξεκινά η κατασκευή. Αυτή η «βέλτιστη» διαδρομή μέσα από το πάρκο; Δεν ελήφθησαν υπόψη προστατευμένοι υγρότοποι που ανακαλύφθηκαν κατά την έρευνα. Αυτό το σημείο σύνδεσης στον πόλο #2214; Οι συγκρούσεις στις επιχειρήσεις κοινής ωφέλειας ανάγκασαν τη μετεγκατάσταση 80 πόδια βόρεια.
Όπως-τα χτισμένα διαγράμματα αποτυπώνουν την πραγματικότητα. Όταν ένας εκσκαφέας κόβει ίνα τρία χρόνια αργότερα, το πλήρωμά σας δεν συμβουλεύεται όμορφα έγγραφα σχεδιασμού. Αρπάζονται ως-σχεδιασμένα σχέδια που δείχνουν ότι το καλώδιο 144 κλώνων με βάθος 42 ιντσών τρέχει πραγματικά 18 πόδια ανατολικά του σηματοδοτημένου διαδρόμου, επειδή οι ρίζες των δέντρων εμπόδισαν την προγραμματισμένη διαδρομή.
Διαγράμματα διαχείρισης ινών
Σκοπός: Παρακολούθηση συνδεσιμότητας σε κεντρικές εγκαταστάσεις
Ακροατήριο: Τεχνικοί NOC, επιχειρησιακό προσωπικό
Βασικά στοιχεία: Διατάξεις ραφιών, εκχωρήσεις πλαισίων ενημέρωσης κώδικα, αντιστοιχίσεις θύρας-σε-πελάτες, αναγνωριστικά υπηρεσιών, διασταυρούμενες-αναφορές σε εξωτερικό εργοστάσιο
Όταν ο πελάτης #4.829 καλεί με υποβάθμιση της υπηρεσίας, το NOC σας πρέπει να ανιχνεύσει από τον σειριακό αριθμό ONT στη θύρα διαχωρισμού στη θύρα OLT στη σύνδεση κορμού-σε λιγότερο από 90 δευτερόλεπτα. Αυτό απαιτεί ακρίβεια χειρουργικού διαγράμματος που δεν παρείχε ποτέ η τοπολογία υψηλού{5}}επιπέδου σας.
Πράξη 4: Λειτουργίες και επέκταση (Σε εξέλιξη)
Έναυσμα απόφασης: Το δίκτυο είναι ζωντανό, συνδεδεμένοι πελάτες που πληρώνουν.
Χάρτης θερμότητας περιοχής υπηρεσίας
Σκοπός: Προσδιορίστε ευκαιρίες ανάπτυξης και προβληματικές ζώνες
Ακροατήριο: Μάρκετινγκ, προγραμματισμός δικτύου, στελέχη
Βασικά στοιχεία: Λήψη ποσοστού ανά περιοχή (χρωματική-κωδικοποιημένη), ποσοστά χρήσης χωρητικότητας, πυκνότητα αιτημάτων υπηρεσίας, επικάλυψη ιστορικού διακοπών
Με την ανάπτυξη του υπολογιστικού νέφους, των έξυπνων πόλεων και του 5G, οι απαιτήσεις για υψηλότερο εύρος ζώνης και ταχύτητα δικτύου έχουν αυξηθεί, με το FTTx να προσφέρει το δίκτυο χαμηλής-λανθάνουσας ώρας και υψηλού εύρους ζώνης-για την κάλυψη αυτών των αναγκών. Ο χάρτης θερμότητας δείχνει πού το σημερινό ποσοστό λήψης 40% θα μπορούσε να φτάσει το 70% με στοχευμένο μάρκετινγκ, έναντι περιοχών με χρήση 85% που χρειάζονται επέκταση χωρητικότητας.
Διαγράμματα συντήρησης & αντιμετώπισης προβλημάτων
Σκοπός: Ελαχιστοποιήστε το χρόνο διακοπής λειτουργίας όταν προκύπτουν προβλήματα
Ακροατήριο: Τεχνικοί πεδίου, εξυπηρέτηση πελατών
Βασικά στοιχεία: Σημεία απομόνωσης τμημάτων, εναλλακτικές επιλογές δρομολόγησης, κρίσιμες θέσεις ανταλλακτικών, δέντρα απόφασης κλιμάκωσης
Όταν η ίνα σπάει στις 2 τα ξημερώματα, οι τεχνικοί δεν χρειάζονται αρχιτεκτονική φιλοσοφία. Χρειάζονται: "Το τμήμα 7Β απομονωμένο στο κλείσιμο συνδέσεως SC-447, επηρεάζει 63 πελάτες, εφεδρική διαδρομή διαθέσιμη μέσω μη αυτόματης ενημέρωσης κώδικα στο FDH-12, πελάτης κρίσιμης υγειονομικής περίθαλψης στο 2847 Oak Street με προτεραιότητα για ανάπτυξη hotspot για κινητά."
Οι τρεις ερωτήσεις που επιλέγουν το διάγραμμά σας
Ακόμα δεν είστε σίγουροι ποιο διάγραμμα χρειάζεστε; Ρωτήστε αυτά:
1. Ποια απόφαση λαμβάνεται μετά την προβολή αυτού του διαγράμματος;
Εάν η απάντηση είναι "έγκριση προϋπολογισμού"-υψηλής-τοπολογίας και σύγκρισης κόστους.
Εάν πρόκειται για "παραγγελία εξοπλισμού"-λογική αρχιτεκτονική με προδιαγραφές.
Αν είναι "ξεκινήστε να σκάβετε"-φυσική διάταξη με ακρίβεια GPS.
Εάν είναι "προσδιορισμός υποψηφίων επέκτασης"-θερμικός χάρτης επικράτειας υπηρεσίας.
2. Πόσο τεχνικό βάθος διαθέτει το κοινό σας;
Οι δημοτικοί σχεδιαστές κατανοούν τα βασικά των τηλεπικοινωνιών; Μόνο υψηλό-επίπεδο, με τους τύπους τερματισμού που εξηγούνται μέσω απλών γραφικών.
Έμπειροι μηχανικοί ινών; Λογική αρχιτεκτονική με προϋπολογισμούς ισχύος, εκχωρήσεις μήκους κύματος και βιομηχανικά-τυπικά σύμβολα. Θα εντοπίσουν τις λεπτομέρειες που λείπουν αμέσως.
Συνεργεία εγκατάστασης; Φυσικές διατάξεις με φωτογραφίες τύπων εξοπλισμού, όχι αριθμούς μοντέλων. "Τοποθετήστε το ντουλάπι που φαίνεται στη φωτογραφία Α σε σημειωμένη θέση" λειτουργεί. Το "Install CommScope HF4-648N-AD24" δημιουργεί σύγχυση όταν η παραδοθείσα μονάδα έχει διαφορετική ετικέτα.
3. Τι αλλάζει και τι παραμένει σταθερό;
Πρώιμος σχεδιασμός; Κρατήστε τα διαγράμματα χαλαρά. Τα κλειδωμένα βέλη και οι ακριβείς μετρήσεις δημιουργούν ψευδή εμπιστοσύνη όταν οι άδειες ή οι προϋπολογισμοί επιβάλλουν αλλαγές.
Φάση κατασκευής; Κλειδώστε το. Η ασάφεια κοστίζει χιλιάδες την ημέρα όταν τα πληρώματα μένουν σε αδράνεια περιμένοντας διευκρίνιση.
Η εκπαίδευση και η αποτελεσματική ανάπτυξη ομάδων για την παροχή λύσεων FTTx αντιμετωπίζει προκλήσεις λόγω των πόρων που συχνά εκπαιδεύονται σε παλαιού τύπου χάλκινες υποδομές που δεν διαθέτουν βασικές δεξιότητες στον σχεδιασμό και τις διαδικασίες μηχανικής δικτύων οπτικών ινών. Τα διαγράμματά σας γεφυρώνουν αυτό το χάσμα γνώσης-εάν ταιριάζουν με την οπτική του κοινού.
Συνήθη λάθη χρονοδιαγράμματος (και διορθώσεις)
Λάθος #1: Δημιουργία λεπτομερών φυσικών διατάξεων πριν από την αναθεώρηση του σχεδιασμού
Τι συμβαίνει: Η Μηχανική δαπανά 80 ώρες για να τελειοποιήσει τις θέσεις των σημείων σύνδεσης και τη δρομολόγηση καλωδίων. Η αναθεώρηση σχεδίασης αμφισβητεί την επιλογή αρχιτεκτονικής (PON vs. Active E). Διαγράμματα διαλύθηκαν, το ηθικό καταστράφηκε.
Διορθώνω: Συμπληρώστε και εγκρίνετε διαγράμματα λογικής αρχιτεκτονικής πριν από τη φυσική. Κλειδώστε το «τι» πριν αντιστοιχίσετε το «πού».
Λάθος #2: Αναμένουμε ένα διάγραμμα να εξυπηρετήσει όλα τα κοινά
Τι συμβαίνει: Δημιουργείτε ένα ολοκληρωμένο "κύριο διάγραμμα" με τοπολογία, λογική ροή, φυσική δρομολόγηση και κόστος. Τα στελέχη γυαλίζουν κατά τη διάρκεια των παρουσιάσεων. Οι μηχανικοί διαμαρτύρονται για ελλείψεις λεπτομερειών. Όλοι είναι μπερδεμένοι.
Διορθώνω: Δημιουργήστε σουίτες διαγραμμάτων, όχι τέρατα. Ξεκινήστε με υψηλό-επίπεδο, παρέχετε συνδέσμους προοδευτικών λεπτομερειών. "Για λεπτομερείς προδιαγραφές συναρμογής, ανατρέξτε στο Έγγραφο FTTx-PHY-042."
Λάθος #3: Στατικά διαγράμματα σε δυναμικά έργα
Τι συμβαίνει: Τελειοποιείτε το διάγραμμα δικτύου σας στο AutoCAD. Τρεις εβδομάδες αργότερα, το σχέδιο αλλάζει λόγω προβλημάτων με τη δουλεία. Ο επεξεργαστής διαγράμματος βρίσκεται σε διακοπές. Κανείς δεν ενημερώνει την τεκμηρίωση. Η πραγματικότητα και τα διαγράμματα αποκλίνουν μόνιμα.
Διορθώνω: Χρησιμοποιήστε-ελεγχόμενα, εύκολα-εργαλεία έκδοσης. Ακόμη και το PowerPoint ξεπερνά το περίτεχνο CAD για διαγράμματα πρώιμων- σταδίων που θα αλλάζουν κάθε εβδομάδα. Εξοικονομήστε ακρίβεια για έγγραφα κατασκευής που κλειδώνουν.
Λάθος #4: Παραμέληση ως-κατασκευασμένης τεκμηρίωσης
Τι συμβαίνει: Η εγκατάσταση προχωρά ομαλά. Δύο χρόνια αργότερα, η κοπή ινών απαιτεί επείγουσα επισκευή. Το πλήρωμά σας δαπανά τέσσερις ώρες ψάχνοντας για καλώδια που "πρέπει" να βρίσκονται στη θέση Χ ανά έγγραφα σχεδιασμού, αλλά στην πραγματικότητα μετατράπηκαν κατά την κατασκευή.
Διορθώνω: Μετά την ανάπτυξη ενός δικτύου FTTx, η συνεχής παρακολούθηση και η συντήρηση είναι απαραίτητες, με την τακτική παρακολούθηση να βελτιώνει την ασφάλεια και την απόδοση με τον γρήγορο εντοπισμό εισβολών και τον εντοπισμό τάσεων. Αντιμετωπίστε ως-ενσωματωμένη τεκμηρίωση ως παραδοτέο με κριτήρια αποδοχής. Όχι όπως-κατασκευάστηκε, καμία πληρωμή ολοκλήρωσης έργου.
Ειδική περίπτωση: Όταν τα διαγράμματα επιταχύνουν την ευθυγράμμιση των ενδιαφερομένων
Ακολουθεί ένα σενάριο που αντιμετωπίζω επανειλημμένα: έργα FTTx πολλαπλών-κομμάτων που περιλαμβάνουν δήμους, παρόχους υπηρεσιών διαδικτύου, συνεταιρισμούς και φορείς επιχορήγησης. Κάθε οντότητα έχει διαφορετικά νοητικά μοντέλα, προτεραιότητες και λεξιλόγια.
Ένας δήμος του Μίσιγκαν το έμαθε αυτό ακριβά. Πέρασαν εννέα μήνες σε κυκλικές συζητήσεις για «το σχέδιο ινών». Το δημοτικό συμβούλιο οραματίστηκε το FTTH. Ο συμβεβλημένος ISP είχε δηλώσει κόστος FTTC. Ο σύμβουλος επιχορήγησης ανέλαβε FTTB για κτίρια πολλών-ενοικιαστών. Κάθε συνάντηση προκαλούσε περισσότερη σύγχυση επειδή κανείς δεν είχε οπτικοποιήσει την πραγματική πρόταση.
Διάλυμα; Ένα απογευματινό εργαστήριο με τρία διαγράμματα:
Τοπολογία υψηλού-επιπέδουεμφανίζει την περιοχή εξυπηρέτησης με κάθε επιλογή αρχιτεκτονικής-κωδικοποιημένη
Πίνακας κόστουςεμφάνιση κόστους CAPEX, OPEX και ανά{0}}προϋπόθεση για κάθε επιλογή
Χρονοδιάγραμμα ανάπτυξηςεπεξηγώντας πώς η επιλογή αρχιτεκτονικής επηρέασε τη διάρκεια της κατασκευής
Ξαφνικά, οι αφηρημένες τηλεπικοινωνίες έγιναν συγκεκριμένες επιλογές με ορατές ανταλλαγές. Ο όμιλος ευθυγραμμίστηκε με FTTH για κατοικημένες περιοχές (92% των διευθύνσεων), FTTB για την εμπορική περιοχή στο κέντρο της πόλης, με FTTC ως συμβιβασμό για δύο διάσπαρτους αγροτικούς θύλακες όπου το κόστος FTTH υπερέβαινε τη χρηματοδότηση με επιχορήγηση.
Συνολικός χρόνος εργαστηρίου; Τέσσερις ώρες. Εξοικονόμηση χρόνου σε επόμενες συναντήσεις; Συντηρητικά 200+ ώρες, συν την εξάλειψη του κινδύνου μη ευθυγραμμισμένης εφαρμογής.
Το μάθημα: Ο σχεδιασμός FTTx απαιτεί βελτιωμένη πρόβλεψη ζήτησης και{0}}οικονομικό σχεδιασμό δικτύου, με προηγμένα συστήματα διαχείρισης ινών που παρέχουν ενοποίηση δεδομένων και εργαλεία μοντελοποίησης δικτύου για σύγκριση σεναρίων ανάπτυξης. Όταν οι λεκτικές περιγραφές δημιουργούν σύγχυση, τα διαγράμματα επιβάλλουν την ακρίβεια.
Τα εργαλεία έχουν σημασία (αλλά λιγότερο από όσο νομίζετε)
Δεν χρειάζεστε εταιρικό λογισμικό GIS για διαγράμματα Act 1. Έχω εγκρίνει έργα 15 εκατομμυρίων δολαρίων βασισμένα σε σκίτσα στο Google Earth. Χρειάζεστε επαγγελματικά εργαλεία από την Πράξη 2.
Πρώιμο Στάδιο (Πράξεις 1-2 αρχικά):
PowerPoint/Keynote για συγκρίσεις τοπολογίας και κόστους
Google Earth για οπτικοποίηση περιοχής εξυπηρέτησης
Excel για μοντελοποίηση κόστους
Δωρεάν εργαλεία διαγραμμάτων δικτύου (draw.io, Lucidchart δωρεάν επίπεδο)
Φάση σχεδίασης (Πράξη 2 αναλυτικά):
AutoCAD ή εξειδικευμένο λογισμικό σχεδιασμού ινών
Πλατφόρμες GIS (QGIS, ArcGIS)
Αριθμομηχανές προϋπολογισμού οπτικής ισχύος
Κατάλληλες βιβλιοθήκες συμβόλων (πρότυπο TIA-758)
Κατασκευή & Λειτουργίες (Πράξεις 3-4):
Συστήματα διαχείρισης ινών (κατάλληλο FMSOR)
Ως-ενσωματωμένη ενοποίηση με το GIS
Εφαρμογές για κινητά για ενημερώσεις πεδίου
Υποχρεωτικός έλεγχος έκδοσης
Η επιλογή του εργαλείου είναι λιγότερο σημαντική από την πειθαρχία του διαγράμματος. Έχω δει όμορφα αποδομένα τρισδιάστατα μοντέλα δικτύου που απέτυχαν να επικοινωνήσουν βασικές αποφάσεις αρχιτεκτονικής και ακατέργαστα σκίτσα του PowerPoint που ευθυγράμμιζαν τέλεια έξι-ομάδες ενδιαφερόμενων μερών.
Συχνότητα: Πότε να ενημερώνονται τα διαγράμματα
Τα ζωντανά έγγραφα φθείρονται χωρίς συντήρηση. Ενημέρωση κανόνων:
Απαιτούνται άμεσες ενημερώσεις:
Αλλαγές αρχιτεκτονικής (μετατροπή PON σε Active E)
Σημαντικές τροποποιήσεις διαδρομής
Αντικαταστάσεις εξοπλισμού που επηρεάζουν τη χωρητικότητα
Επεκτάσεις χώρου εξυπηρέτησης
Συνιστώνται μηνιαίες ενημερώσεις:
Όπως-δημιουργήθηκαν διορθώσεις διαγραμμάτων από αναφορές πεδίου
Αρχεία σύνδεσης πελατών
Μετρήσεις χρησιμοποίησης χωρητικότητας
Οι τριμηνιαίες κριτικές επαρκούν:
Τοπολογία υψηλού-επιπέδου (εκτός αν η ταχεία επέκταση)
Μοντέλα κόστους (εκτός εάν αλλάξουν σημαντικές τιμές)
Διαγράμματα στρατηγικού σχεδιασμού
Ελάχιστη ετήσια ανανέωση:
Όλα τα διαγράμματα, έλεγχος για συσσωρευμένα σφάλματα
Συμμόρφωση με τα τρέχοντα πρότυπα συμβόλων
Ενοποίηση με άλλη τεκμηρίωση δικτύου
Ο σχεδιασμός μελλοντικών-δικτύων που μπορούν να φιλοξενήσουν αναδυόμενες τεχνολογίες όπως το 5G, το IoT και οι υπολογιστές αιχμής, χωρίς να απαιτούνται τεράστιες αναβαθμίσεις, παραμένει πρόκληση λόγω της γρήγορης-τεχνολογικής ανάπτυξης. Τα διαγράμματά σας πρέπει να αντικατοπτρίζουν τον οδικό χάρτη της τεχνολογίας, όχι μόνο την τρέχουσα κατάσταση.
Συχνές Ερωτήσεις
Πρέπει να δημιουργήσουμε διαγράμματα FTTx πριν ή μετά τη μελέτη σκοπιμότητας;
Και τα δύο, αλλά διαφορετικοί τύποι. Πριν από τη σκοπιμότητα, χρησιμοποιήστε εννοιολογικά διαγράμματα που δείχνουν πιθανές περιοχές εξυπηρέτησης και ακατέργαστες αρχιτεκτονικές-σκεφτείτε "Αν κατασκευάζαμε ίνα, γενικά θα έμοιαζε αυτό". Αυτά πληροφορούν εάν αξίζει καν να διεξαχθεί ανάλυση σκοπιμότητας. Αφού η σκοπιμότητα επιβεβαιώσει τη βιωσιμότητα, δημιουργήστε λεπτομερή σχεδιαστικά διαγράμματα που κλειδώνουν τις αρχιτεκτονικές αποφάσεις και ξεκινούν το σχεδιασμό.
Πόσο λεπτομερή θα πρέπει να είναι τα διαγράμματα λογικής αρχιτεκτονικής για δίκτυα PON έναντι σημείου-σε-σημείων;
Τα διαγράμματα PON απαιτούν μεγαλύτερη πολυπλοκότητα, επειδή πρέπει να εμφανίσετε ιεραρχίες διαχωριστών, αναλογίες διαχωρισμού και υπολογισμούς προϋπολογισμού ισχύος σε κοινόχρηστη υποδομή. Ένας διαχωρισμός 32-τρόπων χρειάζεται τεκμηρίωση, επειδή επηρεάζει το εύρος ζώνης ανά-συνδρομητή και την προσέγγιση αντιμετώπισης προβλημάτων. Τα διαγράμματα από σημείο-σε-σημείο είναι απλούστερα-κάθε εγκατάσταση έχει αποκλειστική ίνα, αλλά εξακολουθείτε να χρειάζεστε τεκμηρίωση σχεδιασμού χωρητικότητας που να δείχνει το συνολικό εύρος ζώνης στα σημεία συλλογής.
Μπορούμε να χρησιμοποιήσουμε το ίδιο διάγραμμα για αδειοδότηση και κατασκευή;
Σπανίως. Τα διαγράμματα αδειοδότησης δίνουν έμφαση στη συμμόρφωση με τους κανονισμούς: οπισθοδρομήσεις,-δικαίωμα-χρήσης, διενέξεις βοηθητικών προγραμμάτων, περιβαλλοντικές επιπτώσεις. Συχνά επικαλύπτονται σε επίσημους δημοτικούς χάρτες με νόμιμα όρια ιδιοκτησίας. Τα διαγράμματα κατασκευής απαιτούν επιχειρησιακές λεπτομέρειες: αλληλουχία εντολών εργασίας, περιοχές εγκατάστασης εξοπλισμού, αναθέσεις πληρωμάτων, καθημερινή παρακολούθηση προόδου. Δημιουργήστε-συγκεκριμένες εκδόσεις αδειοδότησης και, στη συνέχεια, αναπτύξτε ξεχωριστή τεκμηρίωση κατασκευής.
Ποιο είναι το ελάχιστο βιώσιμο διάγραμμα για μια μικρή ανάπτυξη FTTx (κάτω από 100 σπίτια);
Χρειάζεστε ακόμα τρία: (1) Τοπολογία υψηλού-επιπέδου που δείχνει την περιοχή εξυπηρέτησης και τις διαδρομές οπτικών ινών για την επικοινωνία των ενδιαφερόμενων μερών, (2) Φυσική διάταξη με σημεία σύνδεσης και δρομολόγηση για κατασκευή, (3) Ως-ενσωματωμένη τεκμηρίωση για λειτουργίες. Η μικρή κλίμακα δεν σας απαλλάσσει από αυτά. Τα 50.000 $ που μπορεί να εξοικονομήσετε παραλείποντας την τεκμηρίωση κοστίζουν 200.000 $+ όταν το δίκτυο αντιμετωπίζει προβλήματα και κανείς δεν έχει αξιόπιστους χάρτες.
Πώς χειριζόμαστε τον έλεγχο έκδοσης διαγραμμάτων όταν ενημερώνουν σχέδια πολλών μερών;
Εφαρμόστε επίσημο έλεγχο έκδοσης από την πρώτη μέρα. Χρησιμοποιήστε συμβάσεις ονομασίας όπως "ProjectName_DiagramType_v2.3_2025-03-15_EditorInitials.ext". Διατηρήστε ένα κύριο μητρώο εγγράφων που παρακολουθεί τις τρέχουσες εκδόσεις, την κατάσταση έγκρισης και τις αντικατασταθείσες εκδόσεις. Για έργα πολλών μερών, ορίστε μια ενιαία αρχή τεκμηρίωσης που συγκεντρώνει τα στοιχεία και δημοσιεύει επίσημες εκδόσεις. Τα εργαλεία συνεργασίας που βασίζονται στο cloud (κατάλληλο τηλεπικοινωνιακό GIS, όχι μόνο κοινόχρηστο Google Drive) αποτρέπουν τον εφιάλτη των αντικρουόμενων εκδόσεων διαγραμμάτων που κυκλοφορούν μεταξύ των εργολάβων.
Πρέπει τα διαγράμματα διαχείρισης ινών να δείχνουν λογική ή φυσική συνδεσιμότητα;
Και τα δύο, αλλά σε ξεχωριστές απόψεις που συνδέονται με αναφορά. Τα φυσικά διαγράμματα δείχνουν "Η Θύρα 12 του OLT Chassis 3, Slot 4 συνδέεται στο Splice Close SC-144 μέσω καλωδίου C-7712." Τα λογικά διαγράμματα δείχνουν "Η Θύρα OLT 3-4-12 εξυπηρετεί πελάτες VLAN 847 στον Τομέα 9Β με κατανομή 2,5 Gbps." Το NOC σας πρέπει να περιστρέφεται μεταξύ των προβολών αμέσως κατά την αντιμετώπιση προβλημάτων. Η προσπάθεια συνδυασμού και των δύο δημιουργεί άχρηστα διαγράμματα.
Πότε πρέπει τα διαγράμματα αρχιτεκτονικής PON να εμφανίζουν εκχωρήσεις μήκους κύματος;
Να εμφανίζονται πάντα οι εκχωρήσεις μήκους κύματος κατά την ανάπτυξη του NG-PON2 (το οποίο χρησιμοποιεί πολλαπλά μήκη κύματος ανά PON) ή κατά την επικάλυψη βίντεο RF στην ίδια ίνα. Το τυπικό GPON που χρησιμοποιεί 1490nm κατάντη και 1310nm ανάντη μπορεί να τεκμηριώσει μήκη κύματος σε προδιαγραφές και όχι σε διαγράμματα-όλοι αναλαμβάνουν τυπικές εκχωρήσεις. Ωστόσο, το PON πολλών-μηκών κύματος απαιτεί σαφές μήκος κύματος-για την-υπηρεσία διαγραμμάτων χαρτογράφησης, διαφορετικά θα δημιουργήσετε παρεμβολές κατά την εγκατάσταση.
Το διάγραμμα απόδοσης επένδυσης
Η δημιουργία διαγραμμάτων αρχιτεκτονικής FTTx κοστίζει χρόνο και χρήμα. Η παράλειψή τους κοστίζει περισσότερο.
Συντηρητικές εκτιμήσεις:
Διαγράμματα πρώιμου-σταδίου: 40-80 ώρες για δίκτυο 500 κατοικιών
Λεπτομερή σχεδιαστικά διαγράμματα: 120-200 ώρες
Ως-κατασκευασμένη τεκμηρίωση: 2-3% των συνολικών ωρών έργου
Οφέλη:
Επιτάχυνση έγκρισης άδειας: 3-8 εβδομάδες πιο γρήγορα (οι δήμοι εμπιστεύονται τα τεκμηριωμένα σχέδια)
Μείωση κατασκευαστικών σφαλμάτων: 15-30% λιγότερα δαπανηρά λάθη
Ευθυγράμμιση ενδιαφερομένων: Εξάλειψη εβδομάδων κυκλικών συζητήσεων
Μελλοντική-προστασία: Οι ομάδες λειτουργιών μπορούν να συντηρούν/επεκτείνονται βάσει ακριβούς τεκμηρίωσης
Μειωμένος χρόνος απόκρισης έκτακτης ανάγκης: Από ώρες έως λεπτά κατά τον εντοπισμό προβλημάτων
Εκείνη την πόλη του Μίσιγκαν; Η επένδυσή τους στο διάγραμμα ήταν $18.500 σε χρόνο συμβούλου. Οι οικονομίες τους από αποφυγή κακής ευθυγράμμισης και κατασκευαστικά λάθη ξεπέρασαν τα 280.000 $. Η απόδοση επένδυσης (ROI) της κατάλληλης τεκμηρίωσης είναι συνήθως 10:1 ή καλύτερη.
Τα επόμενα βήματά σας
Τώρα έχετε το πλαίσιο απόφασης. Δείτε πώς μπορείτε να το εφαρμόσετε:
Εάν είστε σε φάση σκοπιμότητας: Δημιουργήστε διαγράμματα τοπολογίας και σύγκρισης κόστους υψηλού-επιπέδου αυτήν την εβδομάδα. Αποκτήστε ευθυγράμμιση με τα ενδιαφερόμενα μέρη πριν επενδύσετε σε λεπτομερή σχεδιασμό.
Εάν ασχολείστε με λεπτομερή σχεδιασμό: Βεβαιωθείτε ότι έχετε εγκεκριμένα διαγράμματα λογικής αρχιτεκτονικής και φυσικής διάταξης πριν από την κυκλοφορία για κατασκευή. Η έλλειψη ενός από τα δύο δημιουργεί ακριβά προβλήματα.
Εάν είστε στα μισά-κατασκευή: Δημιουργήστε ως-ενσωματωμένα πρωτόκολλα τεκμηρίωσης αμέσως, εάν δεν το έχετε κάνει. Όσο περισσότερο περιμένετε, τόσο πιο δύσκολη γίνεται η αποτύπωση της ακριβούς πραγματικότητας.
Εάν χειρίζεστε ένα δίκτυο: Ελέγξτε το νόμισμα του διαγράμματός σας. Πότε κάνατε τελευταία ενημέρωση ως-κατασκευασμένη; Μπορεί η ομάδα σας να εντοπίσει οποιοδήποτε τμήμα καλωδίων μέσα σε 5 λεπτά χρησιμοποιώντας την τρέχουσα τεκμηρίωση; Εάν όχι, προγραμματίστε ένα έργο αποκατάστασης τεκμηρίωσης πριν η επόμενη μεγάλη διακοπή αποκαλύψει το κενό.
Το ερώτημα δεν είναι αν τα διαγράμματα αρχιτεκτονικής FTTx προσθέτουν αξία. Είναι αν χρησιμοποιείτε τα σωστά διαγράμματα στις κατάλληλες στιγμές για το σωστό κοινό. Λάβετε το χρονοδιάγραμμα και ακόμη και τα τέλεια διαγράμματα μαζεύουν σκόνη. Αποκτήστε το σωστά και αυτά τα απλά οπτικά εργαλεία αποτρέπουν έξι-λάθη ενώ επιταχύνουν την ανάπτυξη κατά εβδομάδες.
Κάθε επιτυχημένη ανάπτυξη FTTx που έχω δει είχε πειθαρχημένες πρακτικές διαγραμμάτων. Κάθε ακριβή αποτυχία είχε χάος τεκμηρίωσης. Το μοτίβο είναι αρκετά συνεπές ώστε να είναι προγνωστικό.
Τι διάγραμμα χρειάζεται σήμερα το έργο σας;
Πηγές δεδομένων:
Splice.me - "Μη λυμένα προβλήματα σχεδιασμού FTTx και χαρτογράφησης οπτικών ινών το 2024-2025" (Οκτώβριος 2024)
STL Tech - "FTTx and FTTh - Σημασία, χαρακτηριστικά και τύποι" (Μάιος 2023)
VETRO - "Βελτιστοποίηση FTTx Planning: Strategies for Success" (Ιούνιος 2024)
Cyient - "Whitepaper|Meeting the Challenges of FTTx Deployment"
IQGeo - "Η σχεδίαση υψηλού-επιπέδου ενός δικτύου FTTx" (Μάρτιος 2024)
VIAVI Solutions - "FTTx|Τι είναι; Σχεδίαση και δοκιμή δικτύου"
LynxPlanning - "FTTx Network Design & Planning Explained" (Ιούνιος 2025)
OFS/SlideShare - "Βασικά στοιχεία FTTH και σχεδίαση δικτύου"
Κοινότητα FS - "FTTx Network Encyclopedia"
PPC Broadband - "Τμήματα διαχείρισης έργων FTTx για επιτυχημένες αναπτύξεις" (Αύγουστος 2020)
CommScope - "Τι είναι η αρχιτεκτονική δικτύου FTTx;" (Φεβρουάριος 2025)
